分布式共享存储-Ceph

1. 存储基础

1.1 单机存储设备

DAS（直接附加存储，是直接接到计算机的主板总线上去的存储） IDE、SATA、SCSI、SAS、USB接口的磁盘 所谓接口就是一种存储设备驱动下的磁盘设备，提供块级别的存储

NAS（网络附加存储，是通过网络附加到当前主机文件系统之上的存储） NFS、CIFS、FTP 文件系统级别的存储，本身就是一个做好的文件系统，通过nfs接口在用户空间输出后，客户端基于内核模块与远程主机进行网络通信，把它转为好像本地文件系统一样来使用，这种存储服务是没办法对它再一次格式化创建文件系统块的

SAN（存储区域网络） SCSI协议（只是用来传输数据的存取操作，物理层使用SCSI线缆来传输）、FCSAN（物理层使用光纤来传输）、SCSI（物理层使用以太网来传输） 也是一种网络存储，但不同之处在于SAN提供给客户端主机使用的接口是块级别的存储

1.1.1 单机存储的问题

存储处理能力不足 传统的IDE的IO值是100次/秒，SATA固态磁盘500次/秒，固态硬盘达到2000-4000次/秒。即使磁盘的IO能力再大数十倍，也不够抗住网站访问高峰期数十万、数百万甚至上亿用户的同时访问，这同时还要受到主机网络IO能力的限制。

存储空间能力不足 单块磁盘的容量再大，也无法满足用户的正常访问所需的数据容量限制。

单点故障问题 单机存储数据存在单点故障问题

1.1.2 商业存储解决方案

EMC、NetAPP、IBM、DELL、华为、浪潮

1.2 分布式存储（软件定义的存储SDS）

Ceph、TFS、FastDFS、MooseFS（MFS）、HDFS、GlusterFS（GFS） 存储机制会把数据分散存储到多个节点上，具有高扩展性、高性能、高可用性等优点。

1.2.1 分布式存储的类型

块存储 例如硬盘，一般是一个存储被一个服务器挂载使用，适用于容器或虚拟机存储卷分配、日志存储、文件存储。就是一个裸设备，用于提供没有被组织过的存储空间，底层以分块的方式来存储数据

文件存储 例如NFS，解决块存储无法共享问题，可以一个存储被多个服务器同时挂载，适用于目录结构的存储、日志存储。是一种数据的组织存放接口，一般是建立在块级别的存储结构之上，以文件形式来存储数据，而文件的元数据和实际数据是分开存储的。

对象存储 例如OSS，一个存储可以被多服务同时访问，具备块存储的高速读写能力，也具备文件存储共享的特性，适用图片存储、视频存储。基于API接口提供的文件存储，每一个文件都是一个对象，且文件大小各不相同，文件的元数据和实际数据是存放在一起的。

2. Ceph简介

Ceph使用C++语言开发，是一个开放、自我修复和自我管理的开源分布式存储系统。具有高扩展性、高性能、高可靠性的优点。 Ceph目前已得到众多云计算厂商的支持并被广泛应用。RedHat及OpenStack，Kubernetes都可与Ceph整合以支持虚拟机镜像的后端存储。 粗略估计，我国70%—80%的云平台都将Ceph作为底层的存储平台，由此可见Ceph俨然成为了开源云平台的标配。目前国内使用Ceph搭建分布式存储系统较为成功的企业有华为、阿里、中兴、华三、浪潮、中国移动、网易、乐视、360、星辰天合存储、杉岩数据等。

2.1 Ceph优势

• 高扩展性：去中心化，支持使用普通X86服务器，支持上千个存储节点的规模，支持TB到EB级的扩展。
• 高可靠性：没有单点故障，多数据副本，自动管理，自动修复。
• 高性能：摒弃了传统的集中式存储元数据寻址的方案，采用CRUSH算法，数据分布均衡，并行度高。
• 功能强大：Ceph是个大一统的存储系统，集块存储接口（RBD）、文件存储接口（CephFS）、对象存储接口（RadosGW）于一身，因而适用于不同的应用场景。

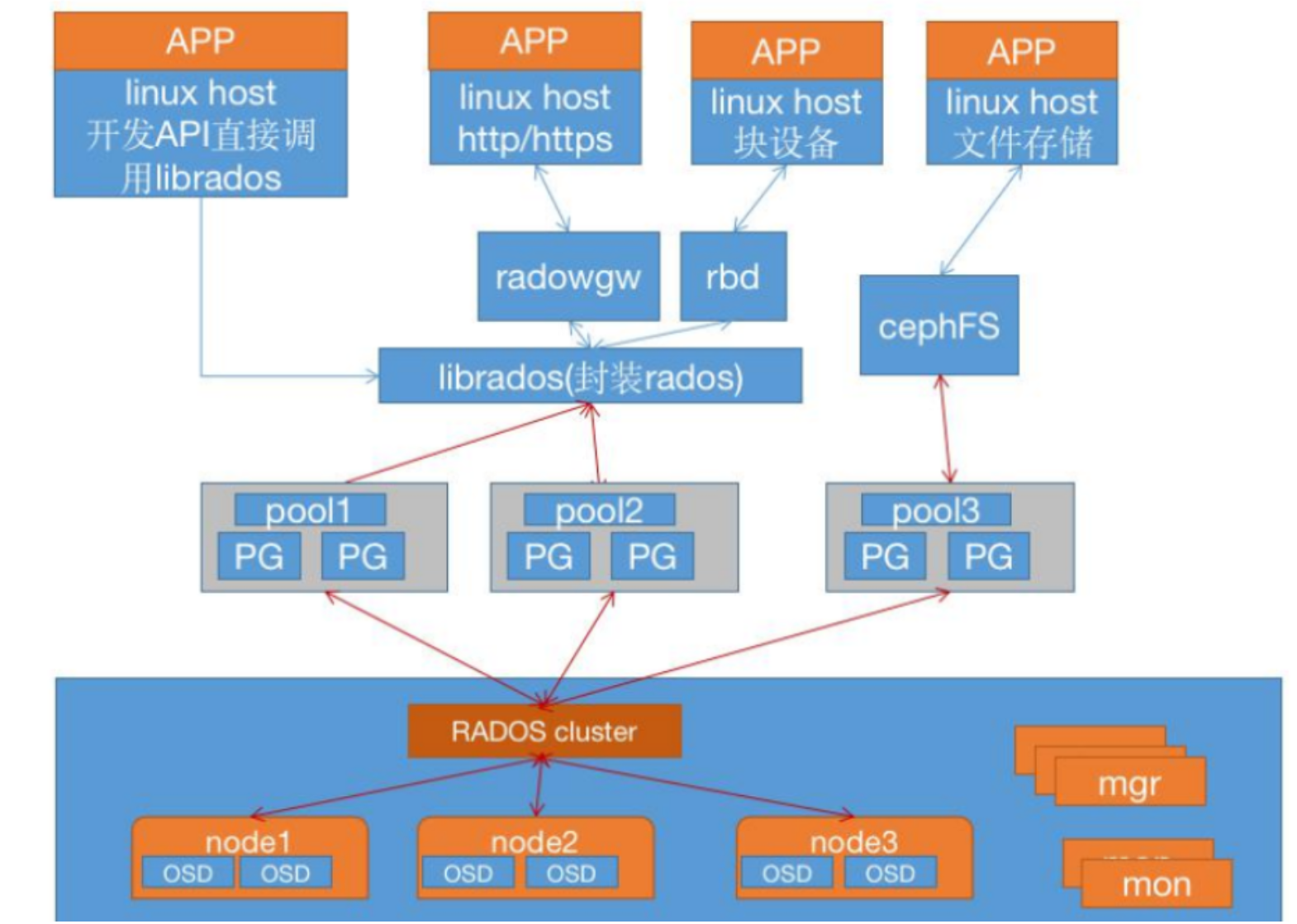

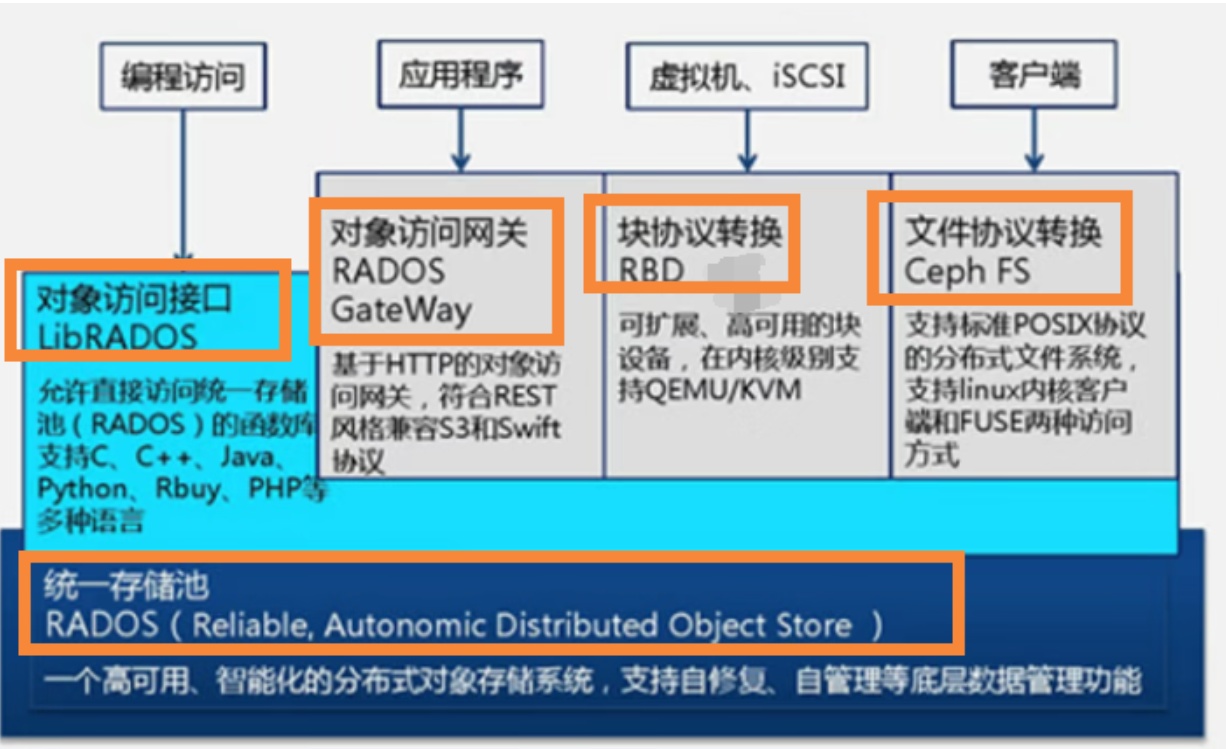

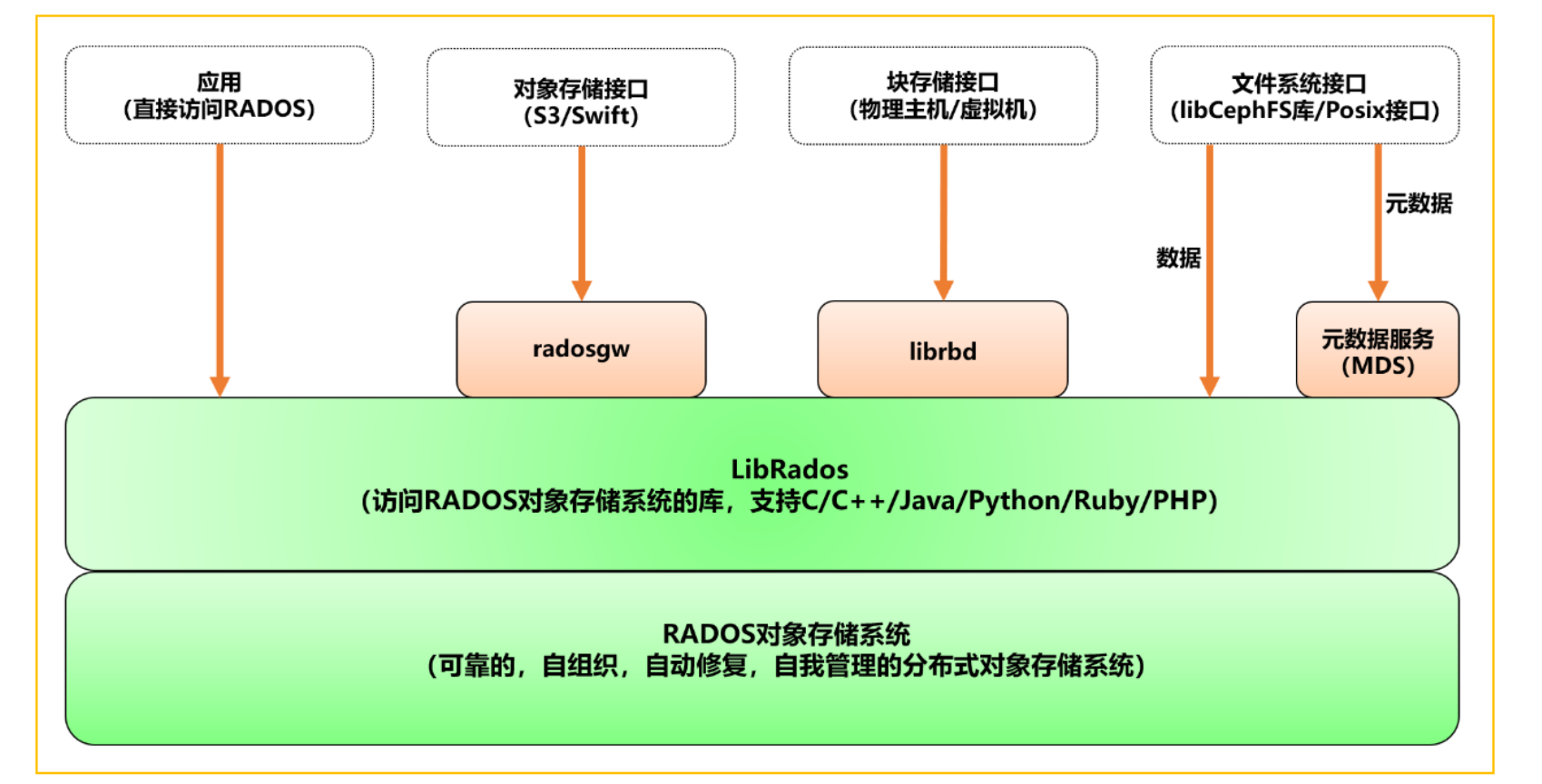

2.2 Ceph架构

自下向上，可以将Ceph系统分为四个层次:

RADOS基础存储系统（Reliable，Autonomic，Distributed object store，即可靠的、自动化的、分布式的对象存储） RADOS是Ceph最底层的功能模块，是一个无限可扩容的对象存储服务，能将文件拆解成无数个对象（碎片）存放在硬盘中，大大提高了数据的稳定性。它主要由OSD和Monitor两个组件组成，OSD和Monitor都可以部署在多台服务器中，这就是ceph分布式的由来，高扩展性的由来。

LIBRADOS 基础库 Librados提供了与RADOS进行交互的方式，并向上层应用提供Ceph服务的API接口，因此上层的RBD、RGW和CephFS都是通过Librados访问的，目前提供PHP、Ruby、Java、Python、Go、C和C++支持，以便直接基于RADOS（而不是整个Ceph）进行客户端应用开发。

2.2.1 高层应用接口

包括了三个部分:

（1）对象存储接口RGW（RADOS Gateway） 网关接口，基于Librados开发的对象存储系统，提供S3和Swift兼容的RESTful API接口。

（2）块存储接口RBD（Reliable Block Device） 基于Librados提供块设备接口，主要用于Host/VM。

（3）文件存储接口CephFS（Ceph File System） Ceph文件系统，提供了一个符合POSIX标准的文件系统，它使用Ceph存储集群在文件系统上存储用户数据。基于Librados提供的分布式文件系统接口。

应用层：基于高层接口或者基础库Librados开发出来的各种APP，或者Host、VM等诸多客户端

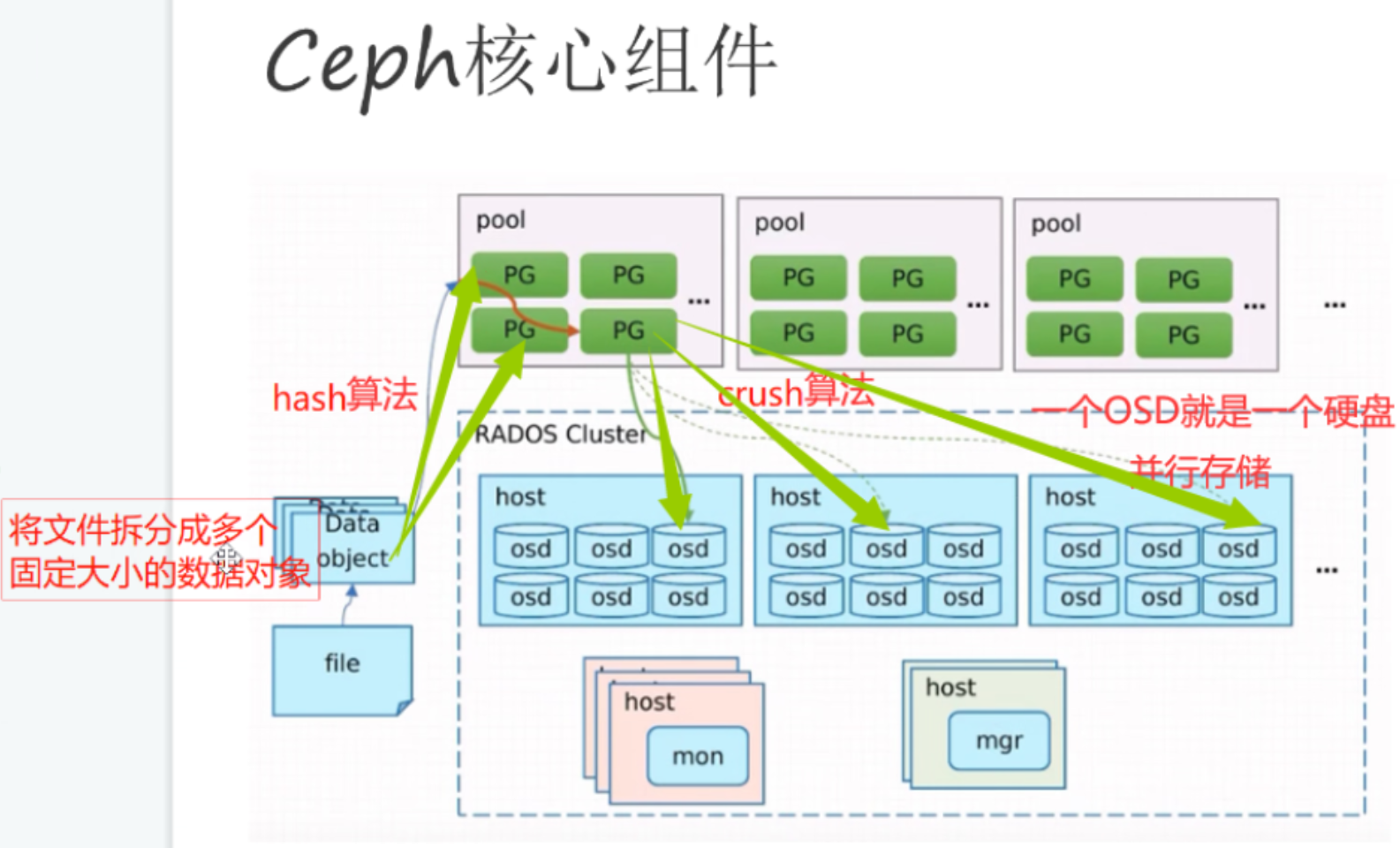

2.3 Ceph核心组件

Ceph是一个对象式存储系统，它把每一个待管理的数据流（如文件等数据）切分为一到多个固定大小（默认4兆）的对象数据（Object），并以其为原子单元（原子是构成元素的最小单元）完成数据的读写。

OSD（Object Storage Daemon，守护进程ceph-osd） 是负责物理存储的进程，一般配置成和磁盘一一对应，一块磁盘启动一个OSD进程。主要功能是存储数据、复制数据、平衡数据、恢复数据，以及与其它OSD间进行心跳检查，负责响应客户端请求，返回具体数据的进程等。通常至少需要3个OSD来实现冗余和高可用性。

PG（Placement Group归置组） PG是一个虚拟的概念而已，物理上不真实存在。它在数据寻址时类似于数据库中的索引：Ceph先将每个对象数据，通过HASH算法固定映射到一个PG中，然后将PG通过CRUSH算法映射到OSD。

Pool Pool是存储对象的逻辑分区，它起到namespace的作用。每个Pool包含一定数量（可配置）的PG。Pool可以做故障隔离域，根据不同的用户场景统一进行隔离。

2.3.1 Pool中数据保存方式支持的两种类型

• 多副本（replicated）：类似raid1，一个对象数据默认保存3个副本，放在不同的OSD。
• 纠删码（Erasure Code）：类似raid5，对CPU消耗稍大，但是节约磁盘空间，对象数据保存只有1个副本。由于Ceph部分功能不支持纠删码池，此类型存储池使用不多。

2.3.2 Pool、PG和OSD的关系

一个Pool里有很多个PG；一个PG里包含一堆对象，一个对象只能属于一个PG；PG有主从之分，一个PG分布在不同的OSD上（针对多副本类型）

Monitor（守护进程ceph-mon） 用来保存OSD的元数据。负责维护集群状态的映射视图（Cluster Map：OSD Map、Monitor Map、PG Map和CRUSH Map），维护展示集群状态的各种图表， 管理集群客户端认证与授权。一个Ceph集群通常至少需要3或5个（奇数个）Monitor节点才能实现冗余和高可用性，它们通过Paxos协议实现节点间的同步数据。

Manager（守护进程ceph-mgr） 负责跟踪运行时指标和Ceph集群的当前状态，包括存储利用率、当前性能指标和系统负载。为外部监视和管理系统提供额外的监视和接口，例如zabbix、prometheus、 cephmetrics等。一个Ceph集群通常至少需要2个mgr节点实现高可用性，基于raft协议实现节点间的信息同步。

MDS（Metadata Server，守护进程ceph-mds） 是CephFS服务依赖的元数据服务。负责保存文件系统的元数据，管理目录结构。对象存储和块设备存储不需要元数据服务；如果不使用CephFS可以不安装。

2.4 OSD存储后端

OSD有两种方式管理它们存储的数据。在Luminous 12.2.z及以后的发行版中，默认（也是推荐的）后端是BlueStore。在Luminous发布之前， 默认是FileStore， 也是唯一的选项。

Filestore FileStore是在Ceph中存储对象的一个遗留方法。它依赖于一个标准文件系统（只能是XFS)，并结合一个键/值数据库（传统上是LevelDB，现在BlueStore是RocksDB），用于保存和管理元数据。 FileStore经过了良好的测试，在生产中得到了广泛的应用。然而，由于它的总体设计和对传统文件系统的依赖，使得它在性能上存在许多不足。

Bluestore BlueStore是一个特殊用途的存储后端，专门为OSD工作负载管理磁盘上的数据而设计。BlueStore的设计是基于十年来支持和管理Filestore的经验。BlueStore相较于Filestore，具有更好的读写性能和安全性。

2.4.1 BlueStore的主要功能包括

（1）BlueStore直接管理存储设备，即直接使用原始块设备或分区管理磁盘上的数据。这样就避免了抽象层的介入（例如本地文件系统，如XFS)，因为抽象层会限制性能或增加复杂性。 （2）BlueStore使用RocksDB进行元数据管理。RocksDB的键/值数据库是嵌入式的，以便管理内部元数据，包括将对象名称映射到磁盘上的块位置。 （3）写入BlueStore的所有数据和元数据都受一个或多个校验和的保护。未经验证，不会从磁盘读取或返回给用户任何数据或元数据。 （4）支持内联压缩。数据在写入磁盘之前可以选择性地进行压缩。 （5）支持多设备元数据分层。BlueStore允许将其内部日志（WAL预写日志）写入单独的高速设备（如SSD、NVMe或NVDIMM)，以提高性能。如果有大量更快的可用存储，则可以将内部元数据存储在更快的设备上。 （6）支持高效的写时复制。RBD和CephFS快照依赖于在BlueStore中有效实现的即写即复制克隆机制。这将为常规快照和擦除编码池（依赖克隆实现高效的两阶段提交）带来高效的I/O。

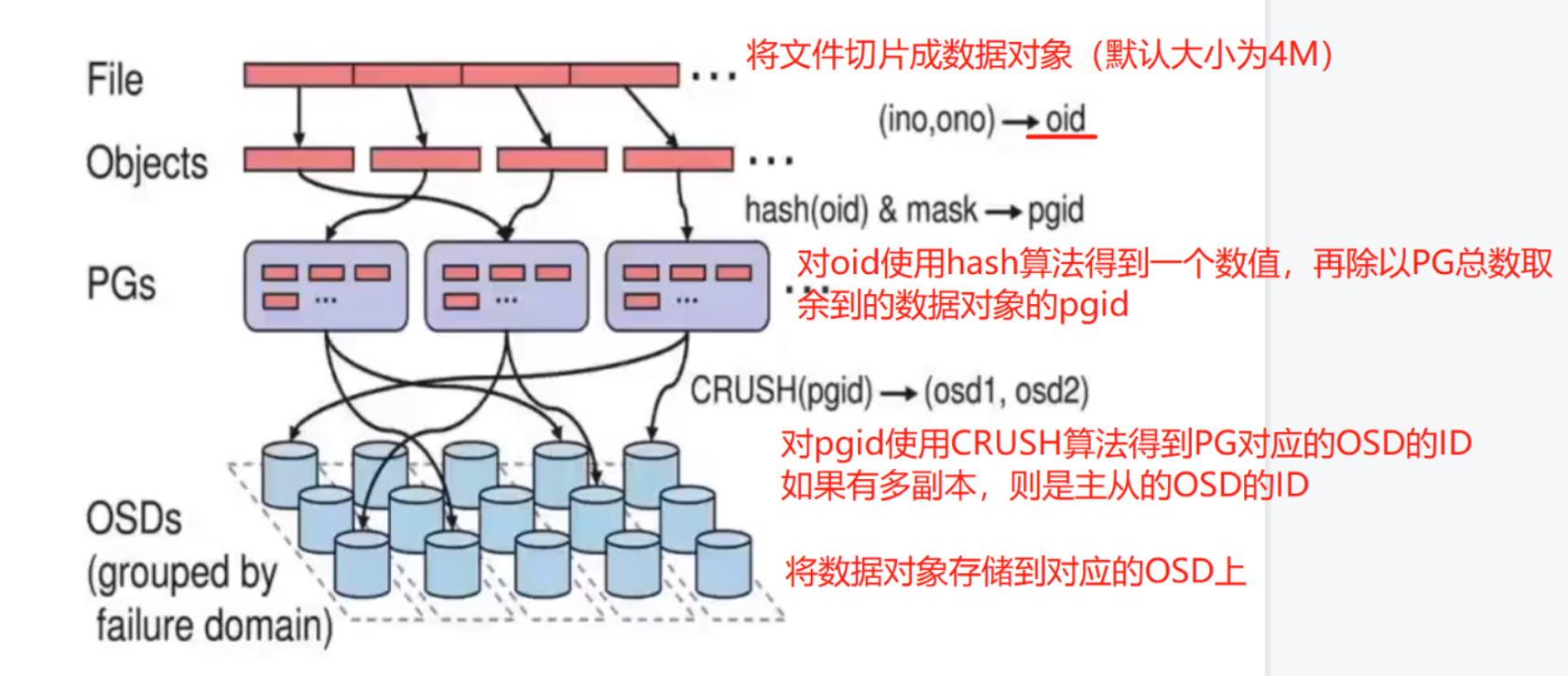

2.5 Ceph数据的存储过程

（1）客户端从mon获取最新的Cluster Map.

（2）在Ceph中，一切皆对象。Ceph存储的数据都会被切分成为一到多个固定大小的对象（Object）。Object size大小可以由管理员调整，通常为2M或4M。

每个对象都会有一个唯一的OID，由ino与ono组成：

• ino ：即是文件的FileID，用于在全局唯一标识每一个文件
• ono ：则是分片的编号 比如：一个文件FileID为A，它被切成了两个对象，一个对象编号0，另一个编号1，那么这两个文件的oid则为A0与A1。 OID的好处是可以唯一标示每个不同的对象，并且存储了对象与文件的从属关系。由于Ceph的所有数据都虚拟成了整齐划一的对象，所以在读写时效率都会比较高。

（3）通过对OID使用HASH算法得到一个16进制的特征码，用特征码与Pool中的PG总数取余，得到的序号则是PGID 。 即Pool_ID + HASH(OID) % PG_NUM得到PGID

（4）PG会根据设置的副本数量进行复制，通过对PGID使用CRUSH算法算出PG中目标主和次OSD的ID，存储到不同的OSD节点上（其实是把PG中的所有对象存储到OSD上）。 即通过CRUSH(PGID) 得到将PG中的数据存储到各个OSD组中，CRUSH是Ceph使用的数据分布算法，类似一致性哈希，让数据分配到预期的地方。

2.6 Ceph版本发行生命周期

Ceph从Nautilus版本（14.2.0）开始，每年都会有一个新的稳定版发行，预计是每年的3月份发布，每年的新版本都会起一个新的名称（例如，“Mimic”）和一个主版本号（例如，13代表Mimic，因为“M”是字母表的第13个字母）。

版本号的格式为 x.y.z，x 表示发布周期（例如，13 代表 Mimic，17 代表 Quincy），y 表示发布版本类型，即

• x.0.z ：y等于 0，表示开发版本
• x.1.z ：y等于 1，表示发布候选版本（用于测试集群）
• x.2.z ：y等于 2，表示稳定/错误修复版本（针对用户）

2.7 Ceph集群部署

目前Ceph官方提供很多种部署Ceph集群的方法，常用的分别是ceph-deploy，cephadm和二进制：

• ceph-deploy：一个集群自动化部署工具，使用较久，成熟稳定，被很多自动化工具所集成，可用于生产部署。
• cephadm ：从Octopus和较新的版本后使用cephadm来部署ceph集群，使用容器和 systemd安装和管理Ceph集群。目前不建议用于生产环境。
• 二进制：手动部署，一步步部署Ceph集群，支持较多定制化和了解部署细节，安装难度较大。

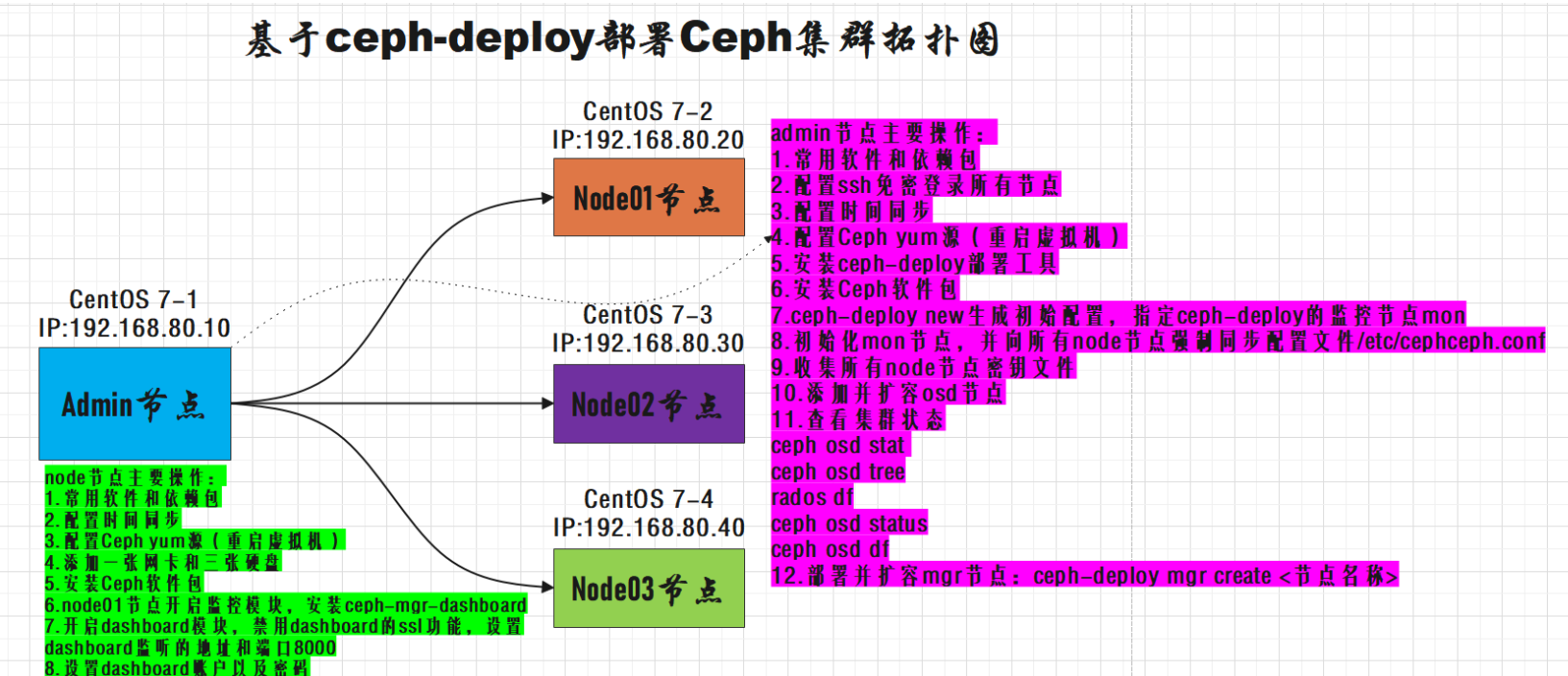

3. 基于ceph-deploy部署Ceph集群

Ceph生产环境推荐： （1）存储集群全采用万兆网络 （2）集群网络（cluster-network，用于集群内部通讯）与公共网络（public-network，用于外部访问Ceph集群）分离 （3）mon、mds与osd分离部署在不同主机上（测试环境中可以让一台主机节点运行多个组件） （4）OSD使用SATA亦可 （5）根据容量规划集群 （6）至强E5 2620 V3或以上CPU，64GB或更高内存 （7）集群主机分散部署，避免机柜的电源或者网络故障

3.1 Ceph环境规划

3.2 环境准备

###可选步骤：创建Ceph的管理用户
useradd cephadm
passwd cephadm

visudo
cephadm ALL=(root) NOPASSWD:ALL
###关闭和禁止防火墙开机自启功能
systemctl stop firewalld
systemctl disable firewalld
setenforce 0
sed -i 's/enforcing/disabled/' /etc/selinux/config

（1）根据规划设置主机名

###分别在不同主机角色上，设置各自的主机名
hostnamectl set-hostname admin
hostnamectl set-hostname node01
hostnamectl set-hostname node02
hostnamectl set-hostname node03
hostnamectl set-hostname client

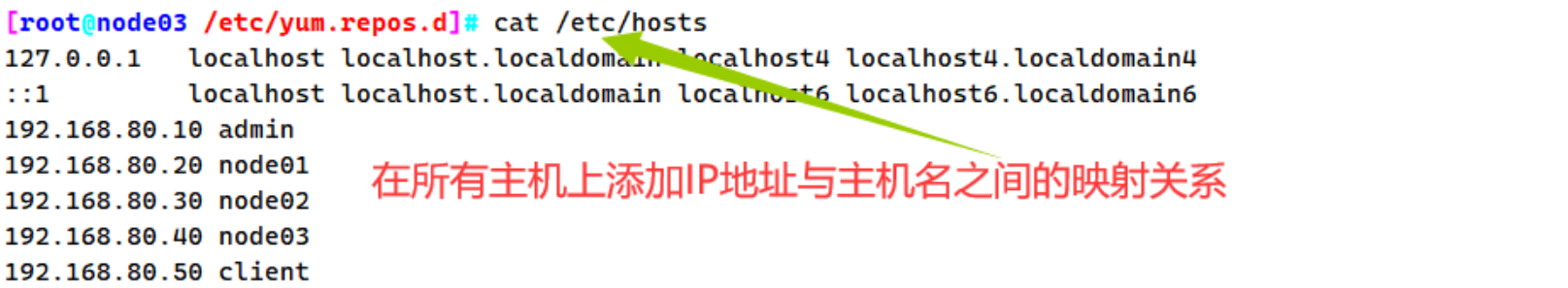

（2）配置hosts解析，添加各自IP地址与主机名的映射关系

cat >> /etc/hosts << EOF
192.168.80.10 admin
192.168.80.20 node01
192.168.80.30 node02
192.168.80.40 node03
192.168.80.50 client
EOF

cat /etc/hosts

yum -y install epel-release
yum -y install yum-plugin-priorities yum-utils ntpdate python-setuptools python-pip gcc gcc-c++ autoconf libjpeg libjpeg-devel libpng libpng-devel freetype freetype-devel libxml2 libxml2-devel zlib zlib-devel glibc glibc-devel glib2 glib2-devel bzip2 bzip2-devel zip unzip ncurses ncurses-devel curl curl-devel e2fsprogs e2fsprogs-devel krb5-devel libidn libidn-devel openssl openssh openssl-devel nss_ldap openldap openldap-devel openldap-clients openldap-servers libxslt-devel libevent-devel ntp libtool-ltdl bison libtool vim-enhanced python wget lsof iptraf strace lrzsz kernel-devel kernel-headers pam-devel tcl tk cmake ncurses-devel bison setuptool popt-devel net-snmp screen perl-devel pcre-devel net-snmp screen tcpdump rsync sysstat man iptables sudo libconfig git bind-utils tmux elinks numactl iftop bwm-ng net-tools expect snappy leveldb gdisk python-argparse gperftools-libs conntrack ipset jq libseccomp socat chrony sshpass

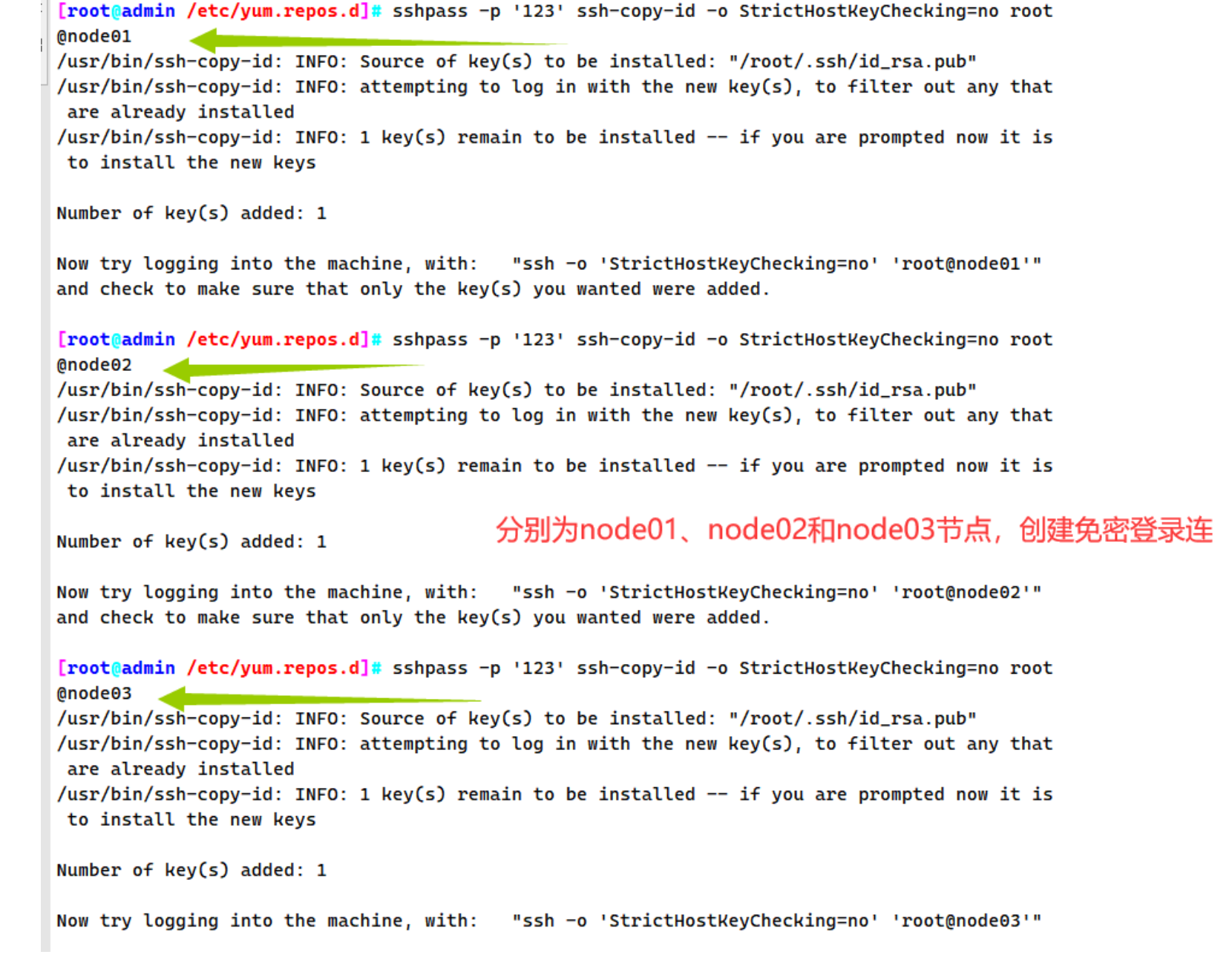

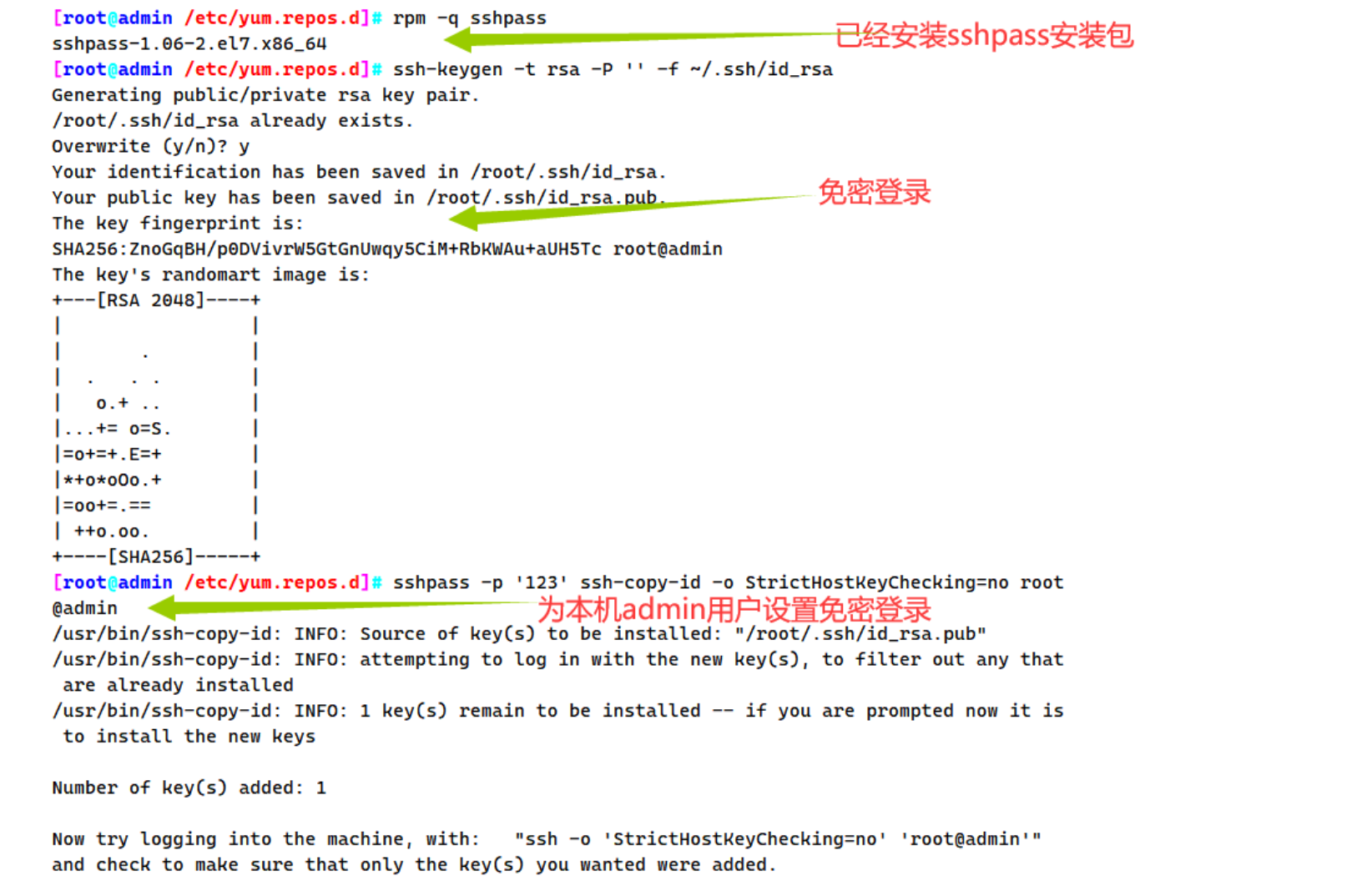

（4）在admin管理节点配置ssh免密登录所有节点

ssh-keygen -t rsa -P '' -f ~/.ssh/id_rsa
sshpass -p '123' ssh-copy-id -o StrictHostKeyChecking=no root@admin
sshpass -p '123' ssh-copy-id -o StrictHostKeyChecking=no root@node01
sshpass -p '123' ssh-copy-id -o StrictHostKeyChecking=no root@node02
sshpass -p '123' ssh-copy-id -o StrictHostKeyChecking=no root@node03

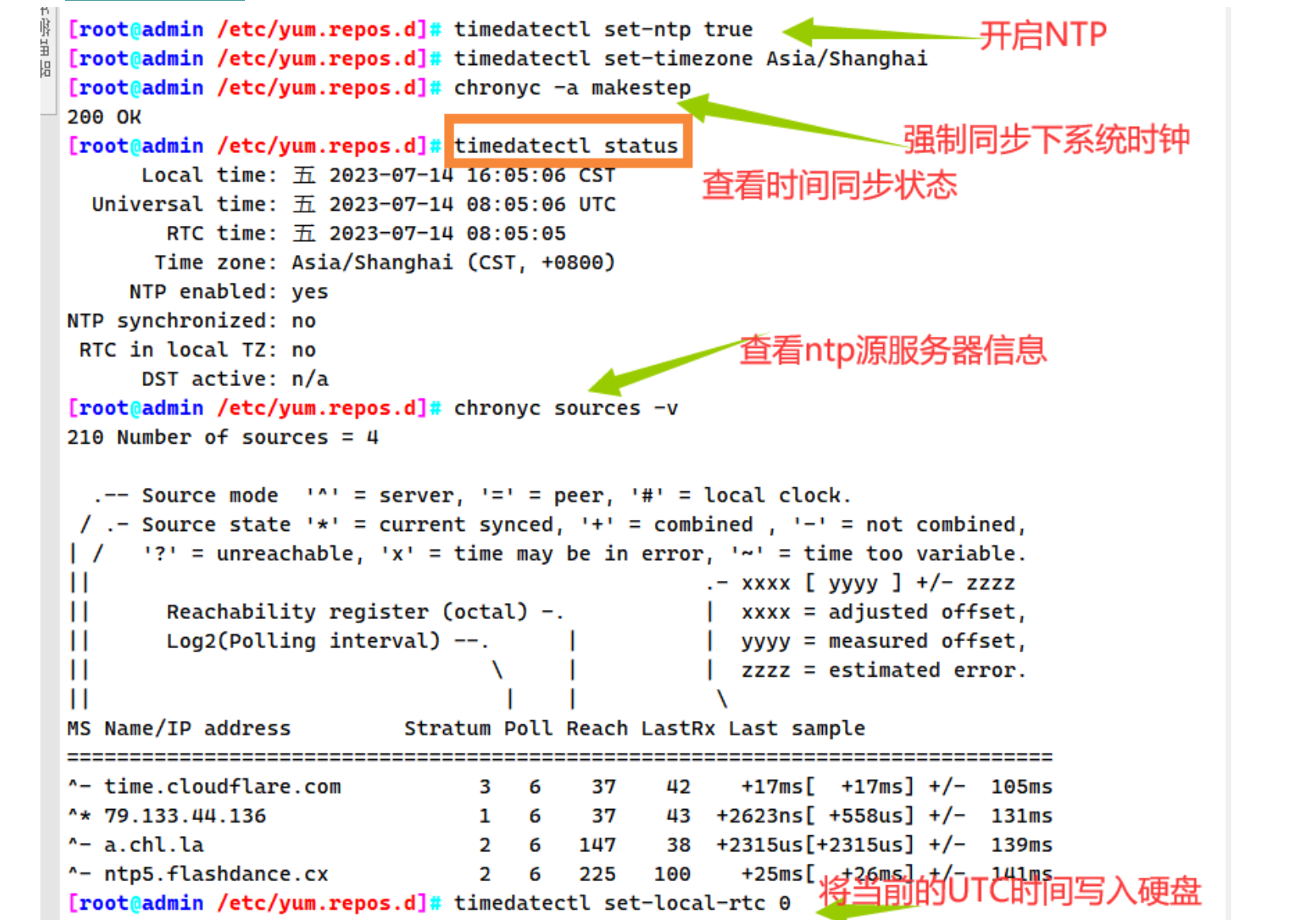

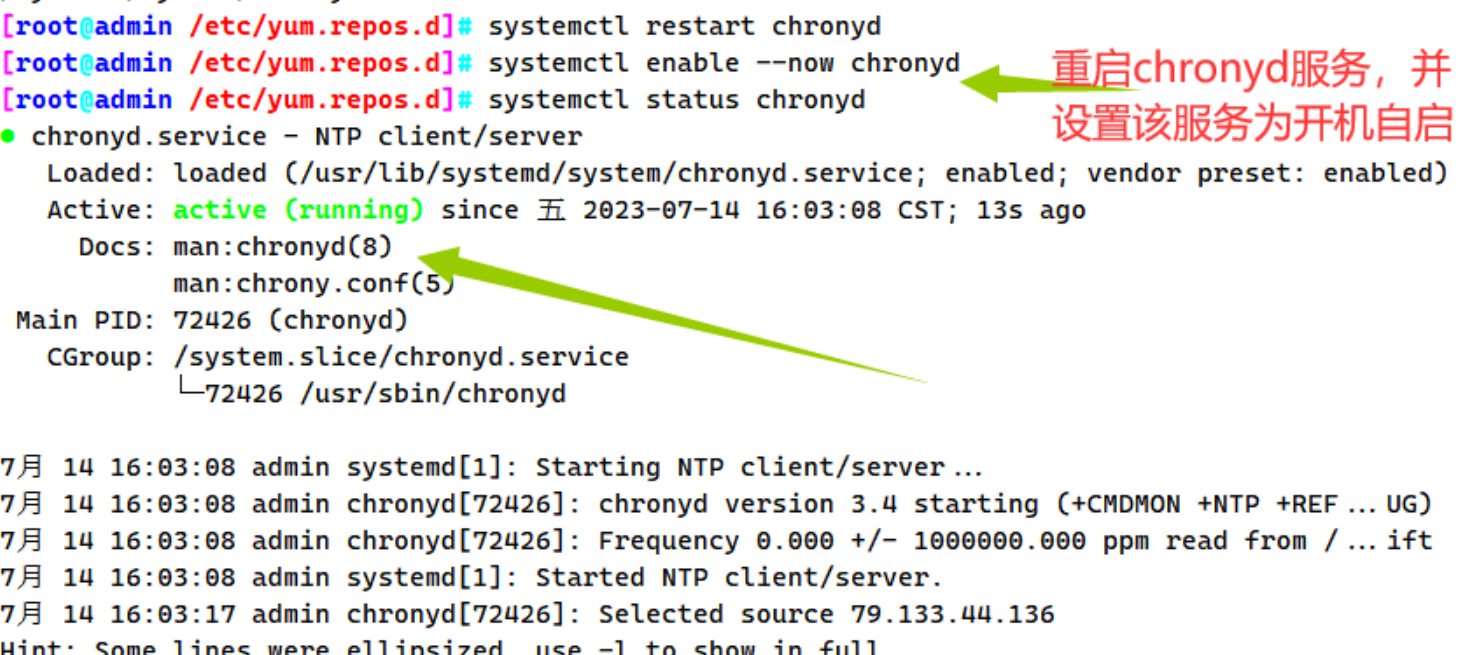

（5）在所有节点配置时间同步

systemctl restart chronyd
systemctl enable --now chronyd
systemctl status chronyd

timedatectl set-ntp true					#开启 NTP
timedatectl set-timezone Asia/Shanghai		#设置时区
chronyc -a makestep							#强制同步下系统时钟
timedatectl status							#查看时间同步状态
chronyc sources -v							#查看 ntp 源服务器信息
timedatectl set-local-rtc 0					#将当前的UTC时间写入硬件时钟

（6）重启依赖于系统时间的服务

systemctl restart rsyslog
systemctl restart crond

###关闭无关服务
systemctl disable --now postfix

（7）在所有节点上配置Ceph yum源

wget https://download.ceph.com/rpm-nautilus/el7/noarch/ceph-release-1-1.el7.noarch.rpm --no-check-certificate

rpm -ivh ceph-release-1-1.el7.noarch.rpm --force

（8）执行完上面所有的操作之后重启所有主机

sync
poweroff

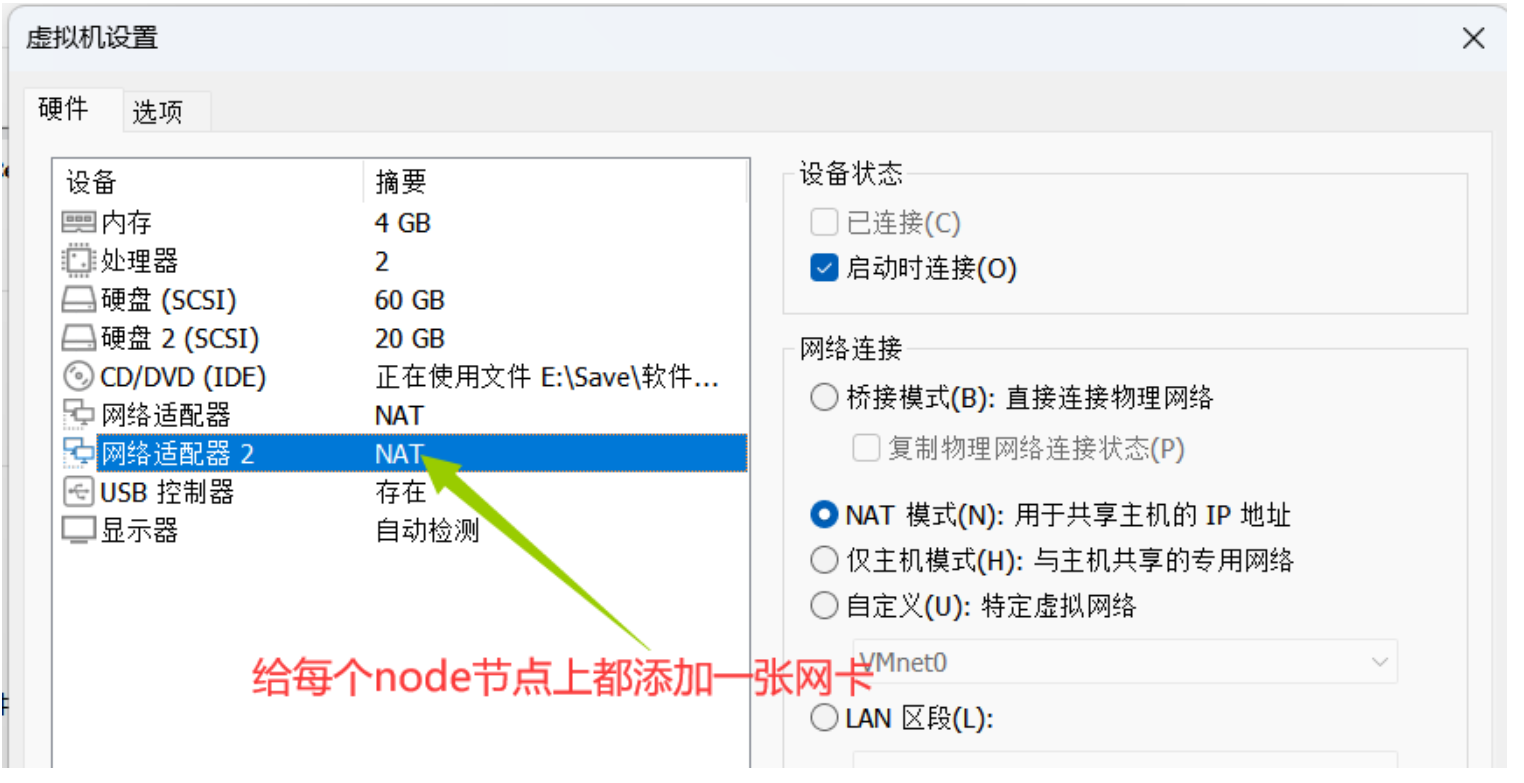

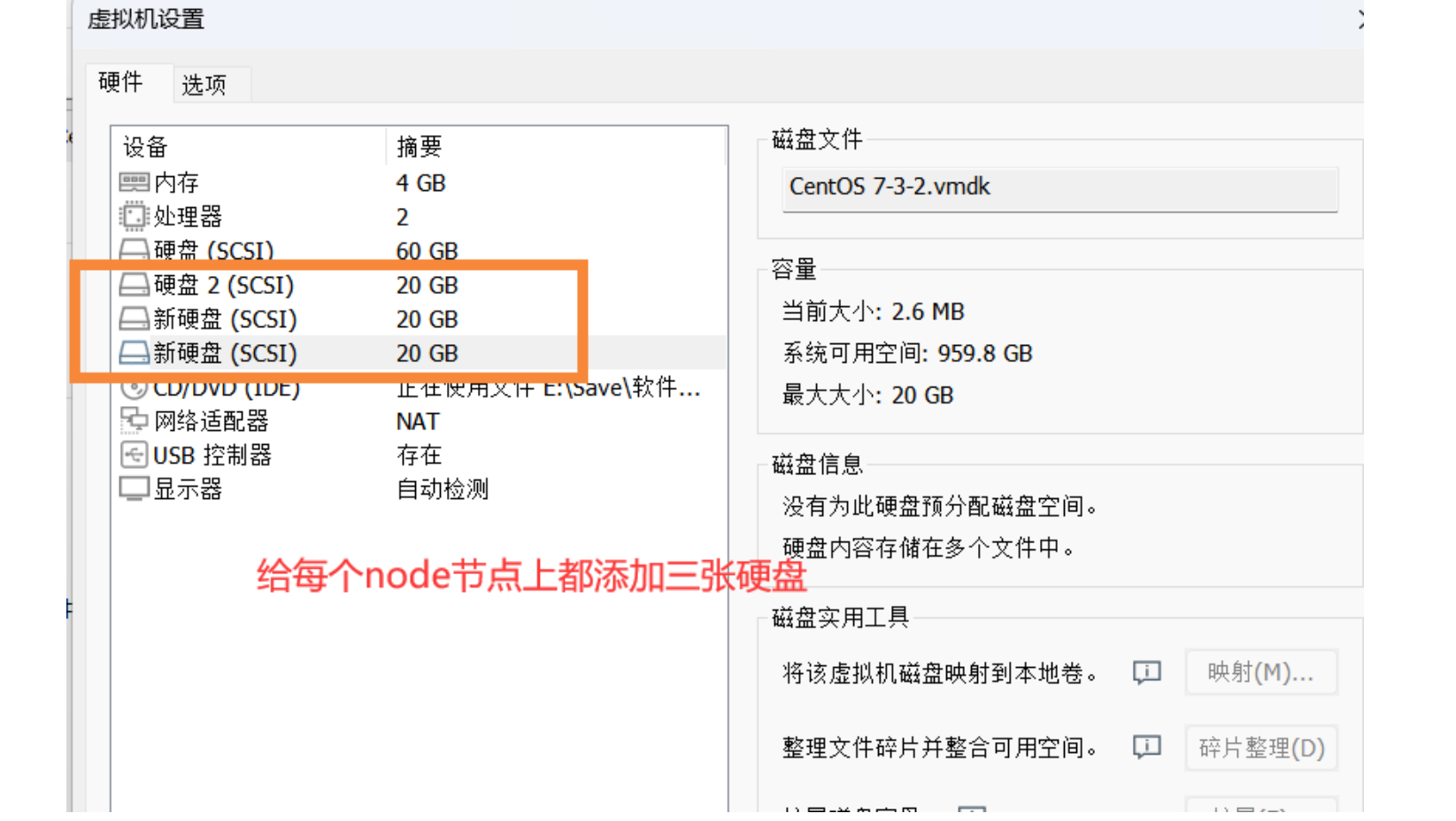

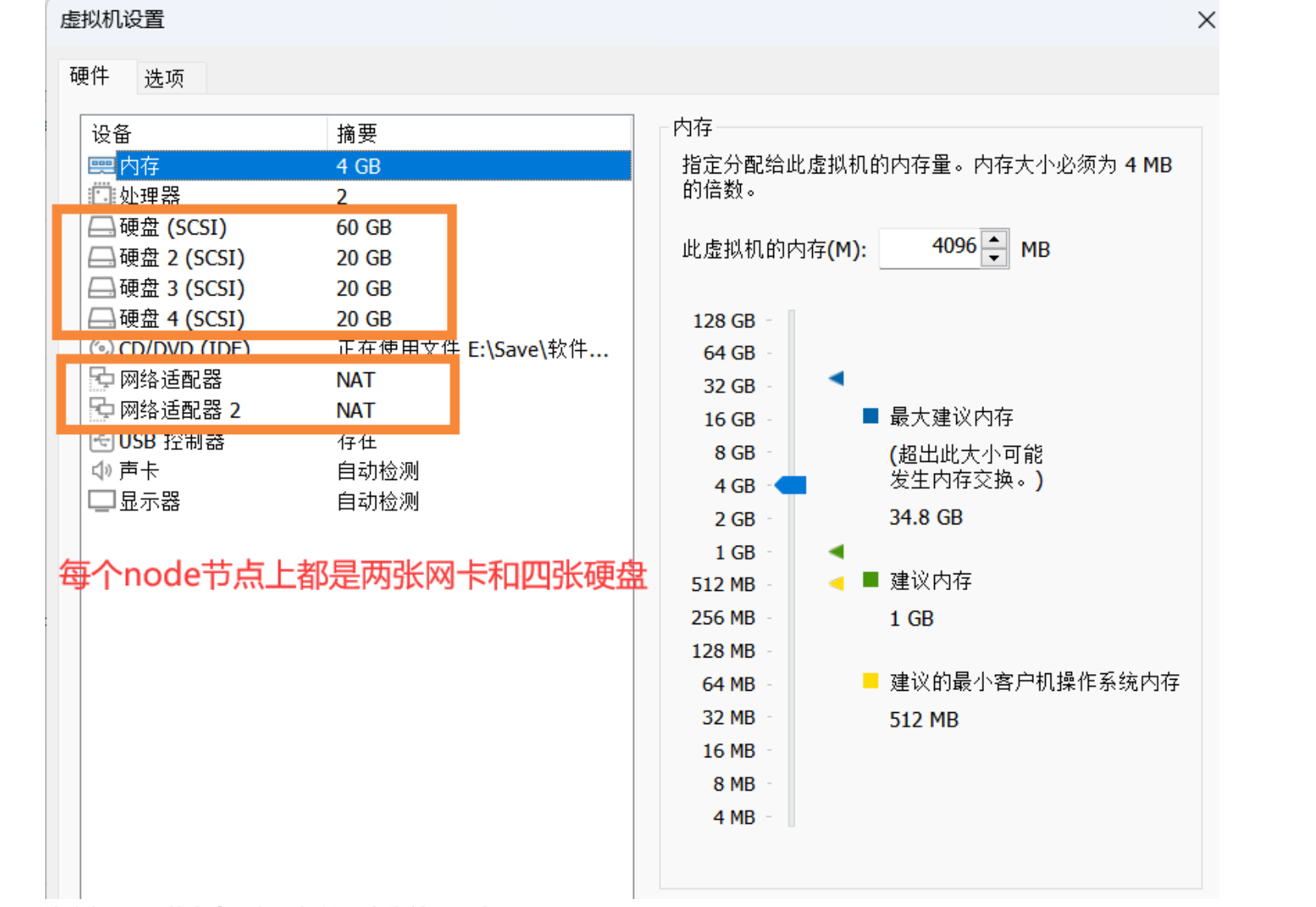

（9）给所有node节点添加一张网卡和三张硬盘

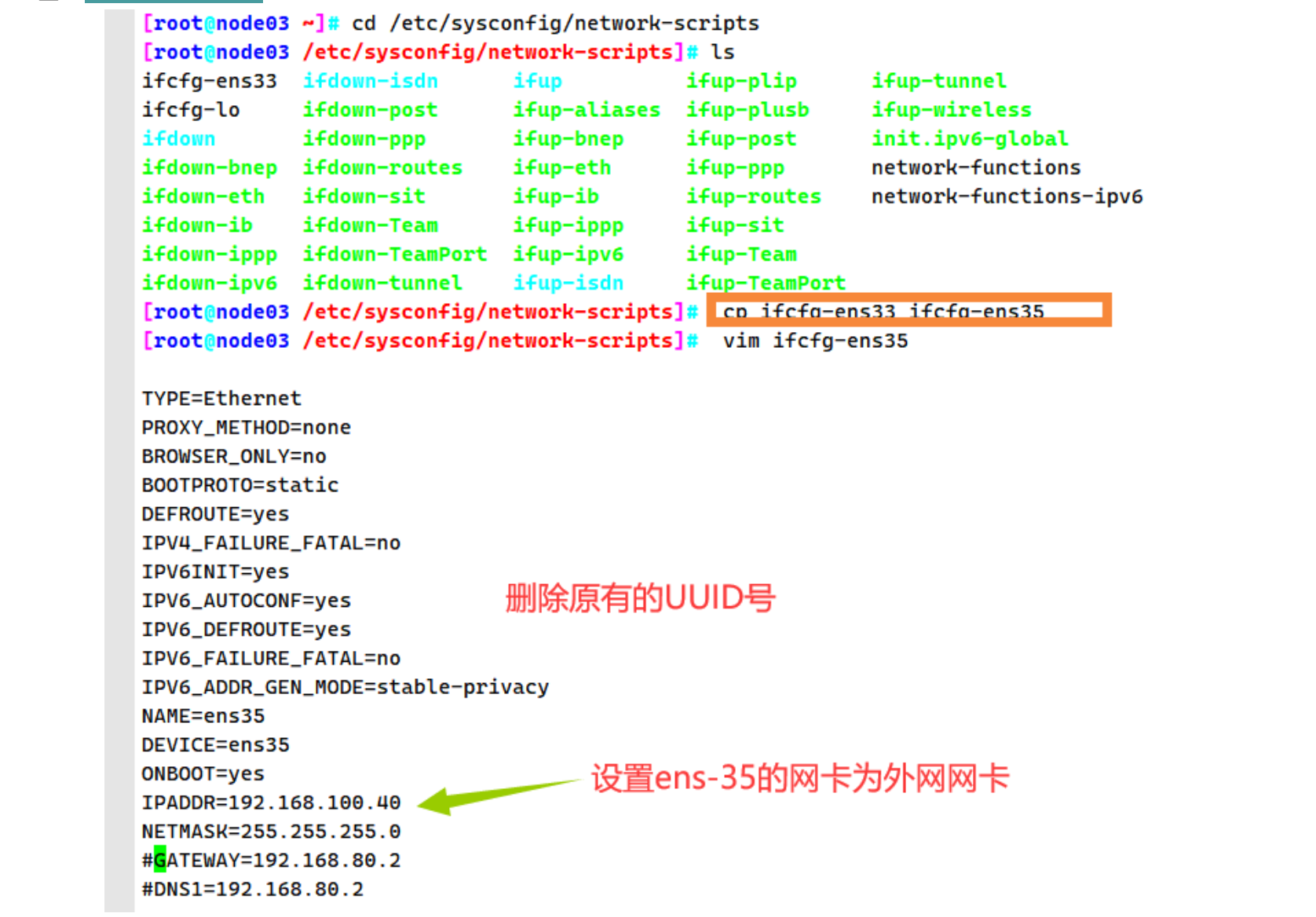

修改各node节点中，新添加的网卡为外网网卡；

cd /etc/sysconfig/network-scripts
cp ifcfg-ens33 ifcfg-ens35
vim /etc/sysconfig/network-scripts/ifcfg-ens35
###删除已有的UUID号，并修改以下内容
NAME=ens35
DEVICE=ens35
ONBOOT=yes
IPADDR=192.168.100.40   #分别在不同的node节点中修改相对应的IP地址
NETMASK=255.255.255.0
#GATEWAY=192.168.80.2
#DNS1=192.168.80.2

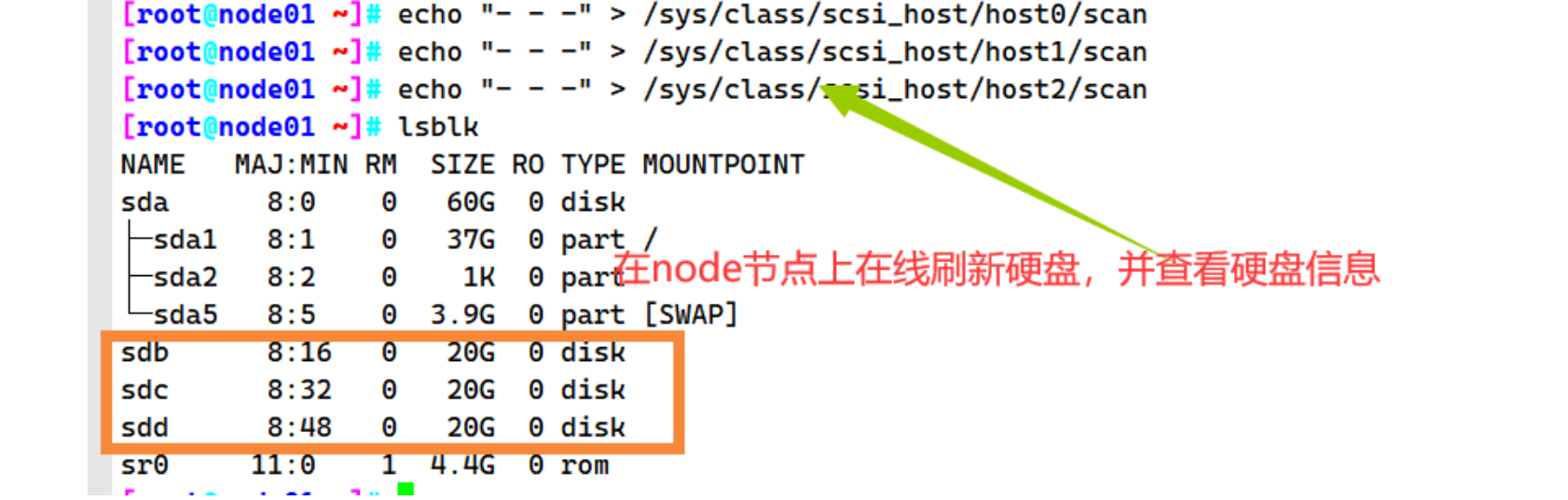

echo "- - -" > /sys/class/scsi_host/host0/scan
echo "- - -" > /sys/class/scsi_host/host1/scan
echo "- - -" > /sys/class/scsi_host/host2/scan

lsblk

3.3 部署Ceph集群

（1）为所有节点都创建一个Ceph工作目录，后续的工作都在该目录下进行

mkdir -p /etc/ceph

（2）安装ceph-deploy部署工具（只需在admin节点安装）

cd /etc/ceph
yum install -y ceph-deploy

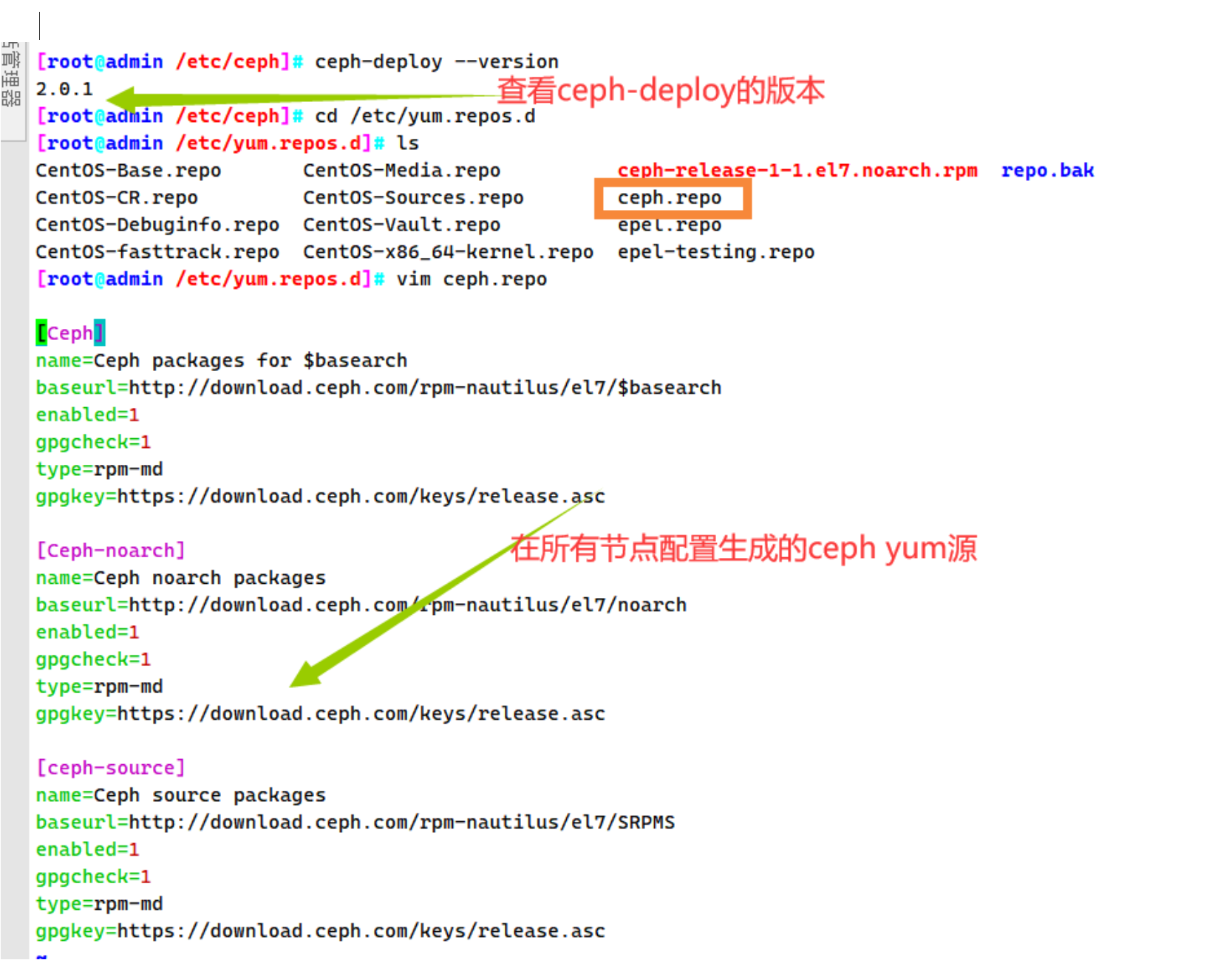

ceph-deploy --version

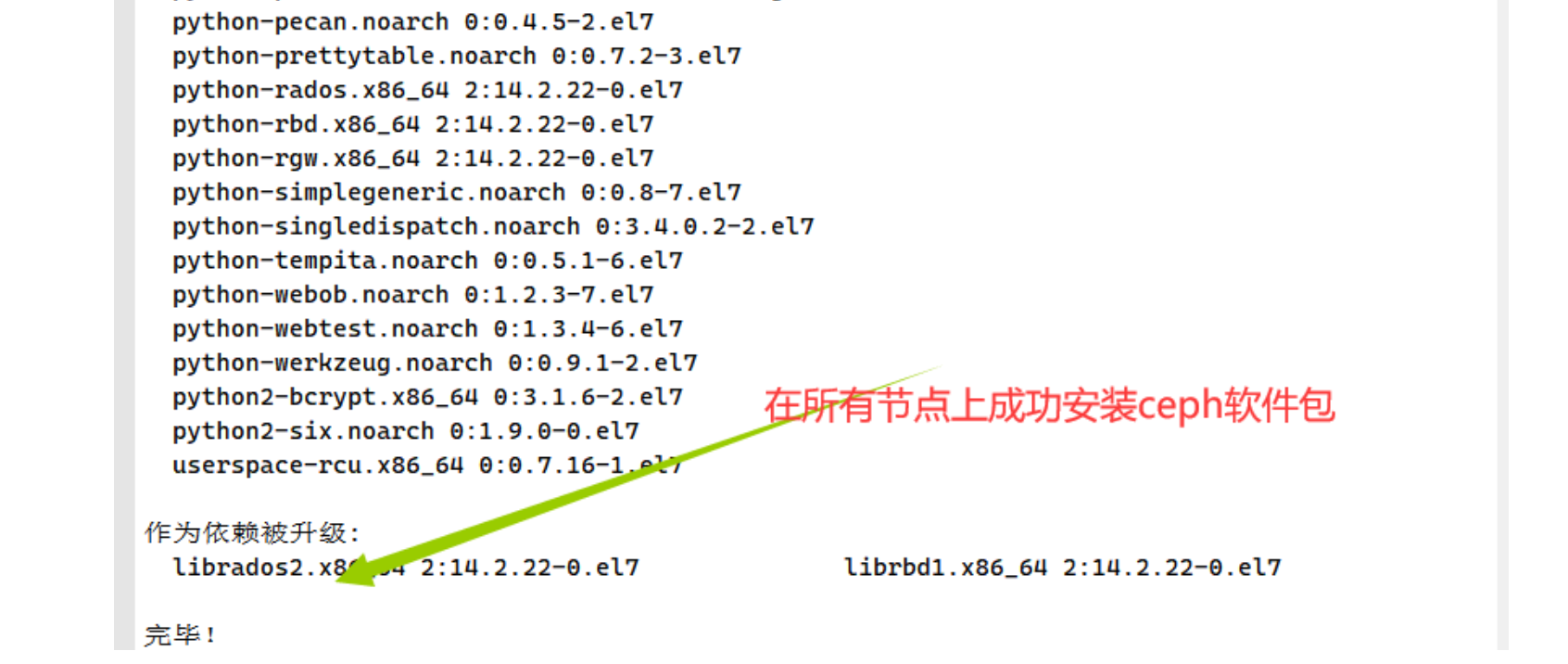

（3）在管理节点为其它节点安装Ceph软件包

#ceph-deploy 2.0.1 默认部署的是 mimic 版的 Ceph，若想安装其他版本的 Ceph，可以用 --release 手动指定版本
cd /etc/ceph
ceph-deploy install --release nautilus node0{1..3} admin

#ceph-deploy install 本质就是在执行下面的命令：
yum clean all
yum -y install epel-release
yum -y install yum-plugin-priorities
yum -y install ceph-release ceph ceph-radosgw



#也可采用手动安装 Ceph 包方式，在其它节点（node节点）上执行下面的命令将 Ceph 的安装包都部署上：(在所有节点进行安装)
sed -i 's#download.ceph.com#mirrors.tuna.tsinghua.edu.cn/ceph#' /etc/yum.repos.d/ceph.repo
yum install -y ceph-mon ceph-radosgw ceph-mds ceph-mgr ceph-osd ceph-common ceph

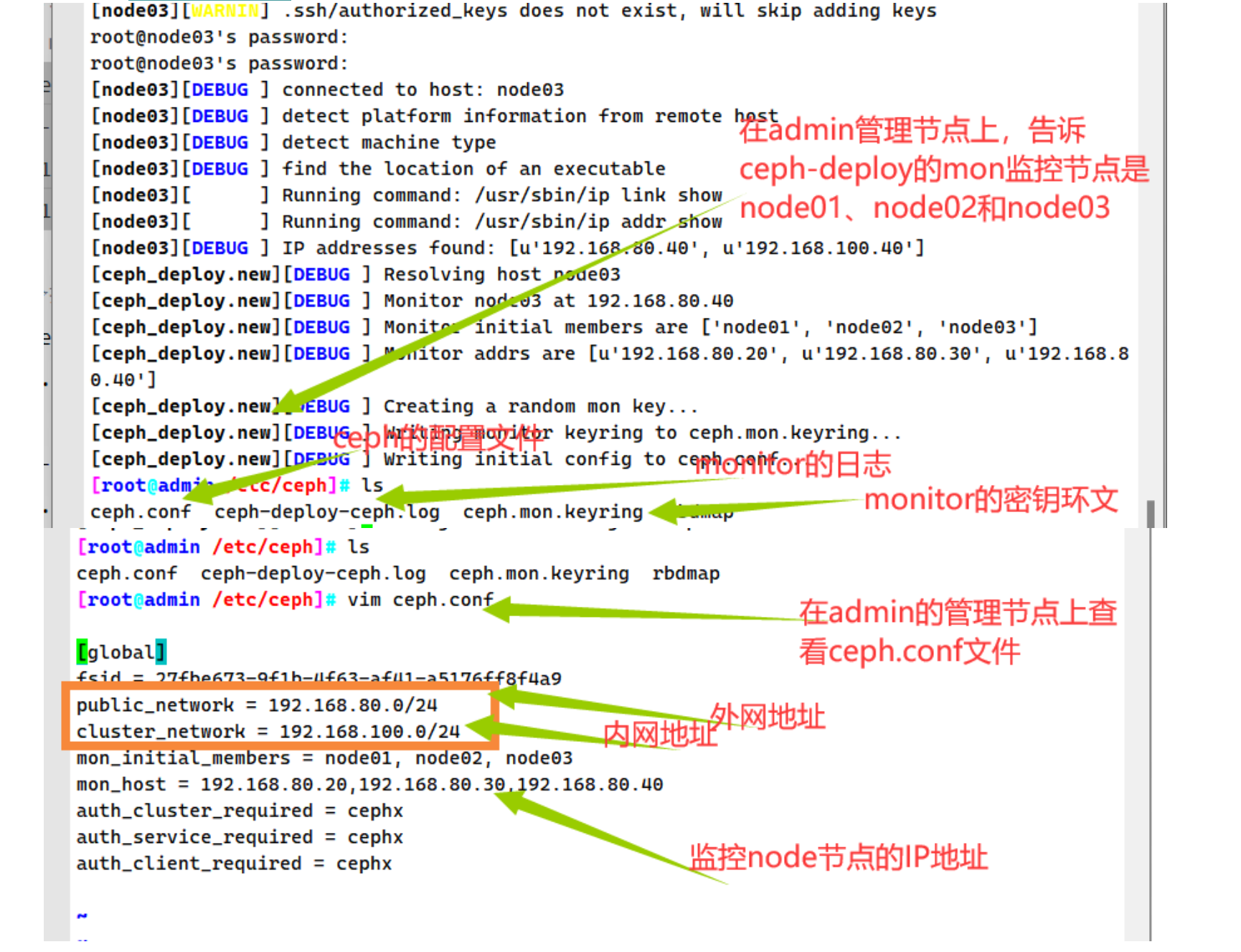

（4）生成初始配置

#在管理节点运行下述命令，告诉 ceph-deploy 哪些是 mon 监控节点
cd /etc/ceph
ceph-deploy new --public-network 10.0.0.0/24 --cluster-network 10.0.10.0/24 node01 node02 node03

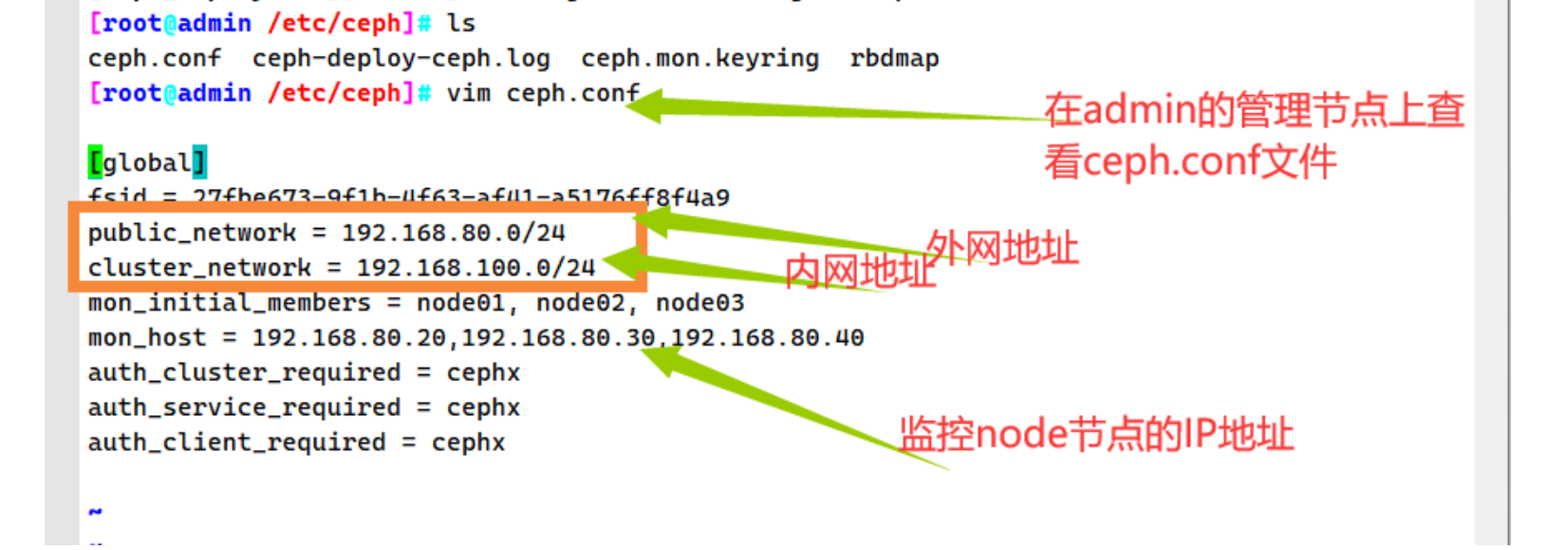

#命令执行成功后会在 /etc/ceph 下生成配置文件
ls /etc/ceph
ceph.conf					#ceph的配置文件
ceph-deploy-ceph.log		#monitor的日志
ceph.mon.keyring			#monitor的密钥环文件

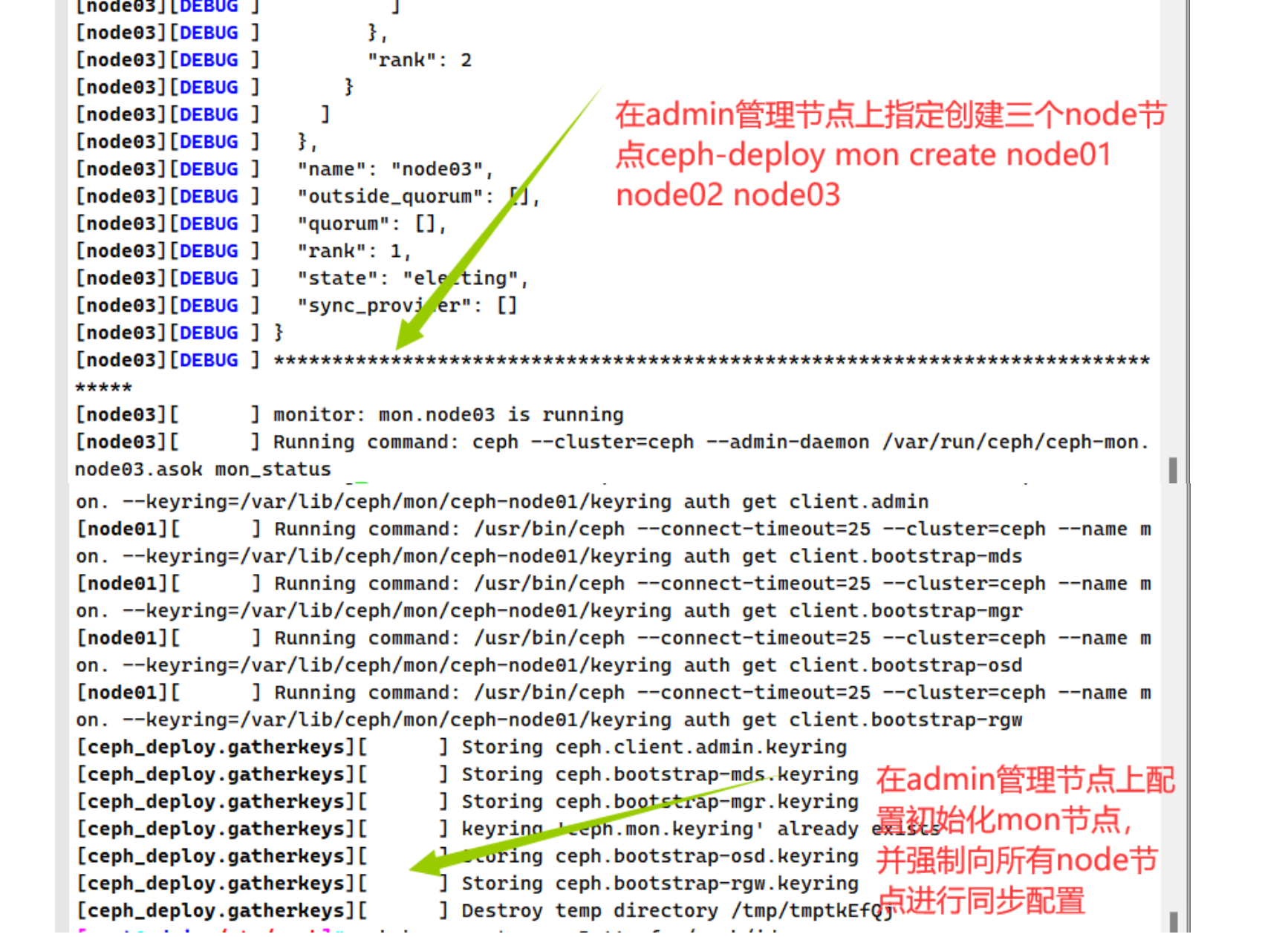

（5）在管理节点初始化mon节点

cd /etc/ceph
ceph-deploy mon create node01 node02 node03			#创建 mon 节点，由于 monitor 使用 Paxos 算法，其高可用集群节点数量要求为大于等于 3 的奇数台

ceph-deploy --overwrite-conf mon create-initial		#配置初始化 mon 节点，并向所有节点同步配置
													# --overwrite-conf 参数用于表示强制覆盖配置文件

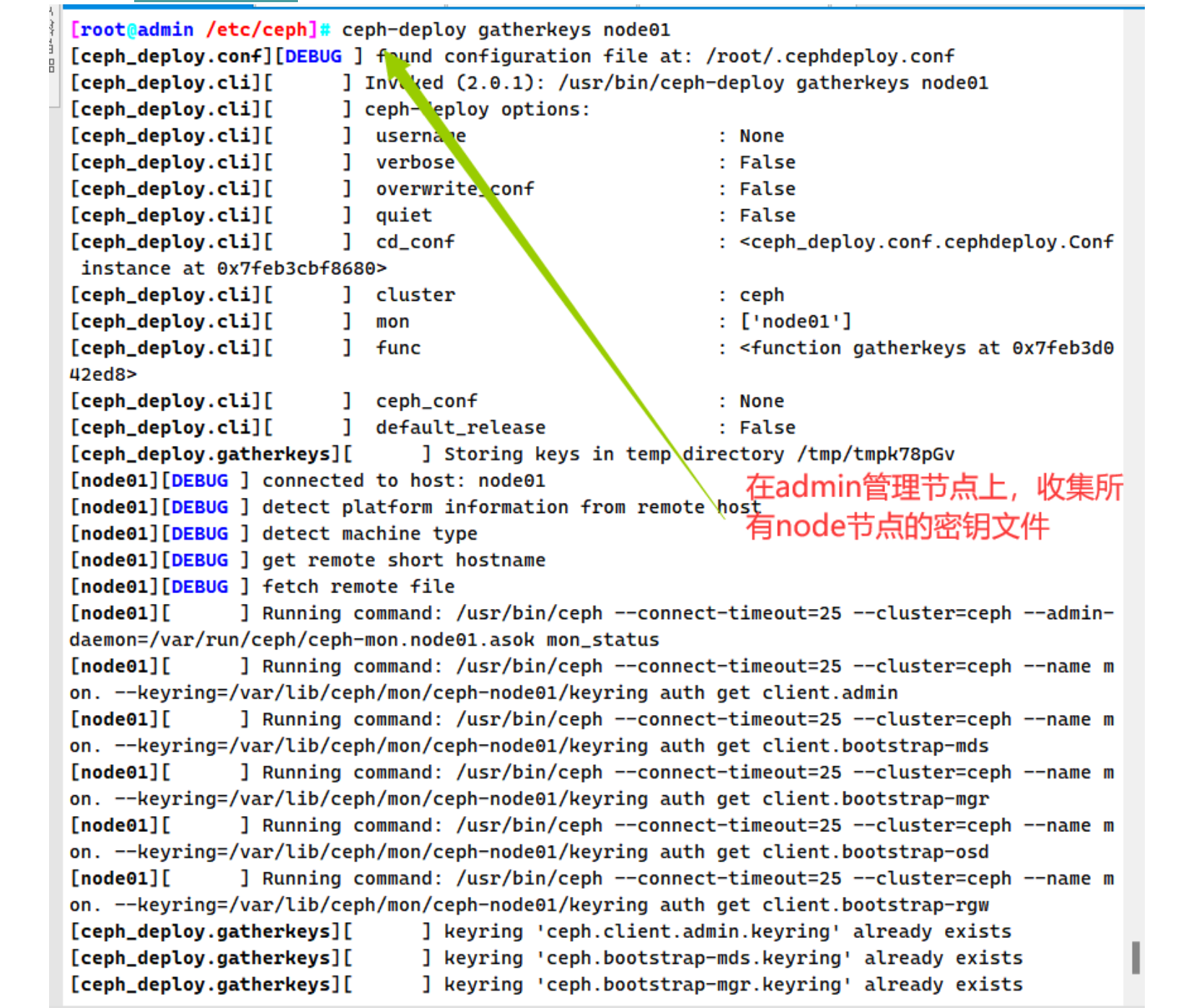

ceph-deploy gatherkeys node01						#可选操作，向 node01 节点收集所有密钥

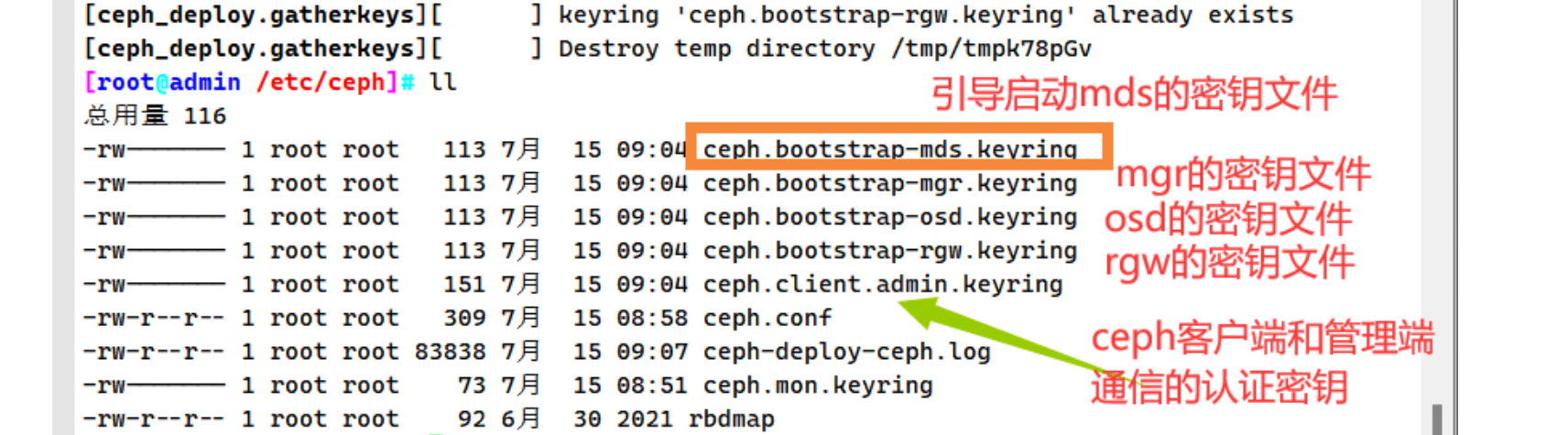

#命令执行成功后会在 /etc/ceph 下生成配置文件
ls /etc/ceph
ceph.bootstrap-mds.keyring			#引导启动 mds 的密钥文件
ceph.bootstrap-mgr.keyring			#引导启动 mgr 的密钥文件
ceph.bootstrap-osd.keyring			#引导启动 osd 的密钥文件
ceph.bootstrap-rgw.keyring			#引导启动 rgw 的密钥文件
ceph.client.admin.keyring			#ceph客户端和管理端通信的认证密钥，拥有ceph集群的所有权限
ceph.conf
ceph-deploy-ceph.log
ceph.mon.keyring

在mon节点上查看自动开启的mon进程;

ps aux | grep ceph

在admin管理节点中，查看Ceph集群状态

cd /etc/ceph
ceph -s               #查看ceph集群状态

在admin管理节点中，查看mon集群选举的情况

ceph quorum_status --format json-pretty | grep leader

在admin管理节点中，扩容mon节点

ceph-deploy mon add <节点名称>

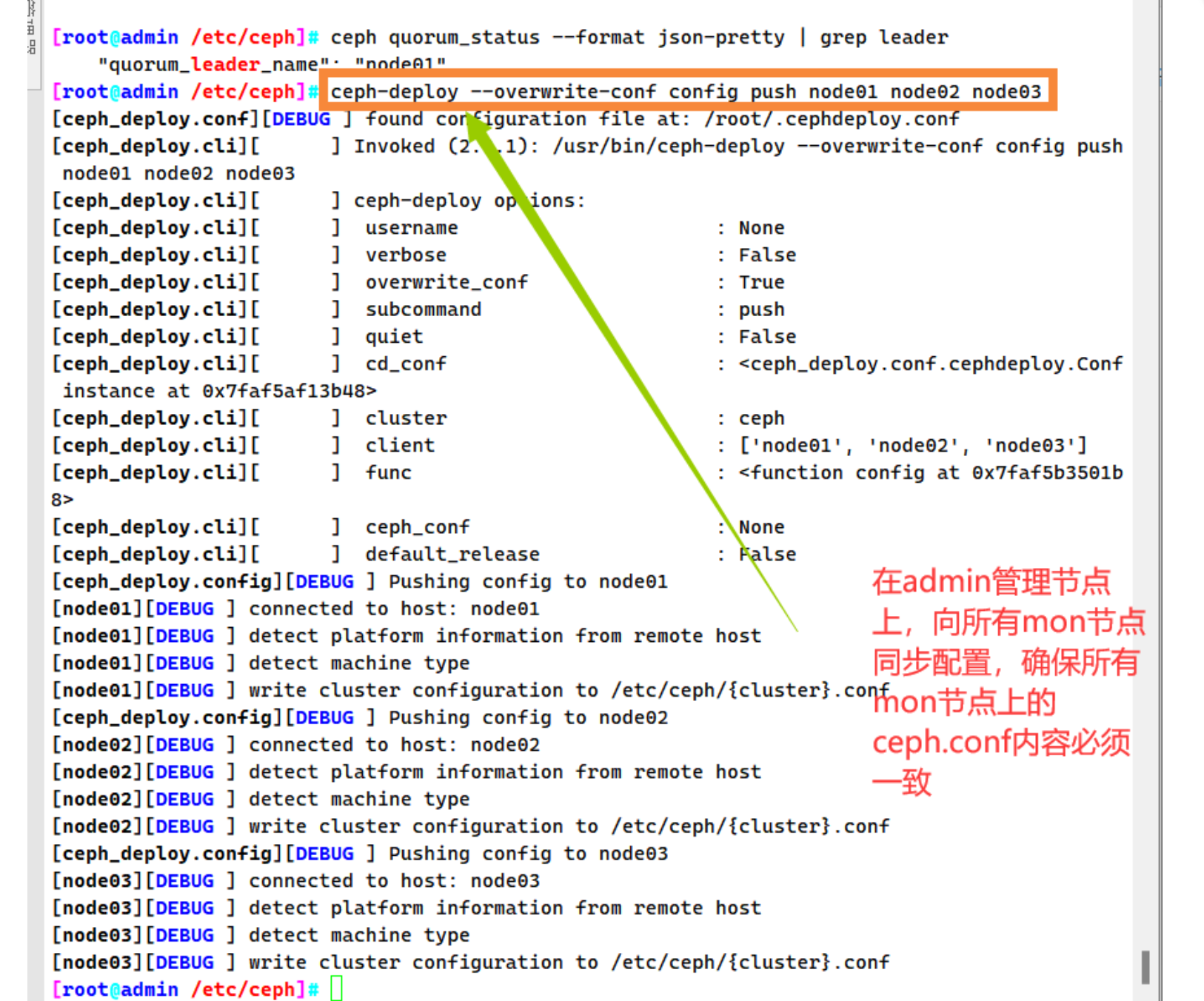

（6）部署能够管理Ceph集群的节点（可选）

#可实现在各个节点执行ceph命令管理集群
cd /etc/ceph
ceph-deploy --overwrite-conf config push node01 node02 node03		#向所有 mon 节点同步配置，确保所有 mon 节点上的 ceph.conf 内容必须一致

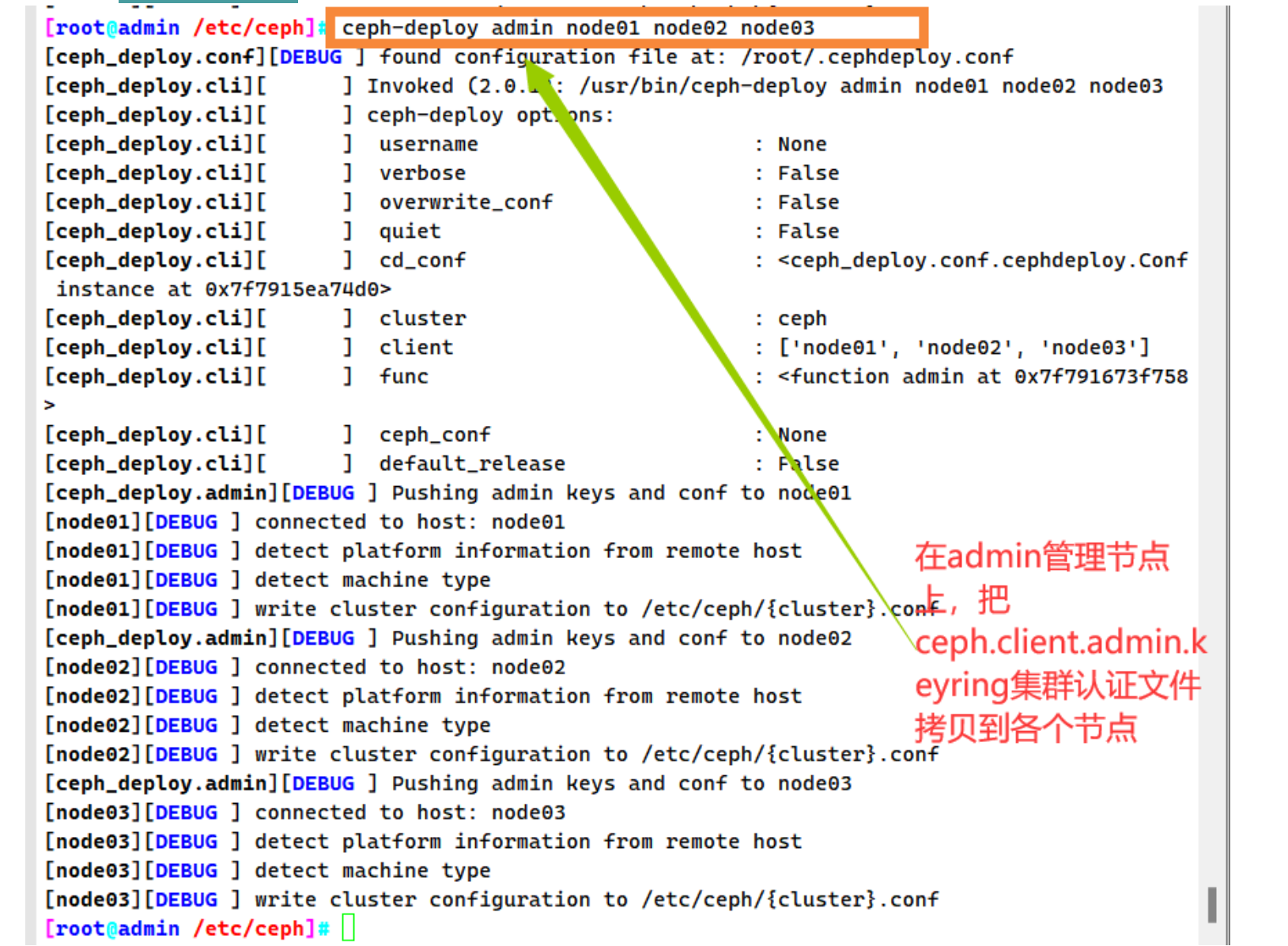

ceph-deploy admin node01 node02 node03			#本质就是把 ceph.client.admin.keyring 集群认证文件拷贝到各个节点

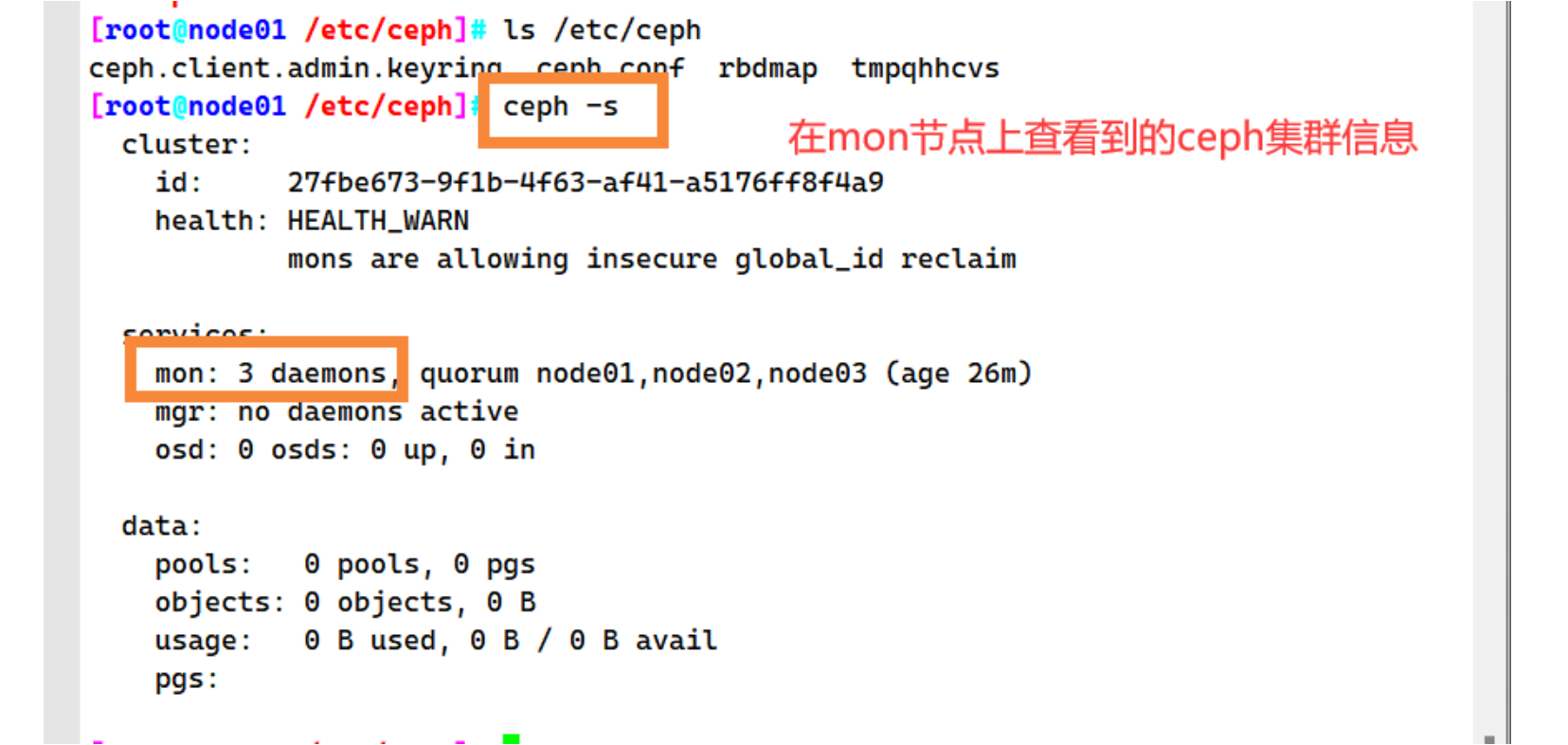

在mon节点上查看

ls /etc/ceph
cd /etc/ceph
ceph -s

（7）在admin节点中，部署osd存储节点

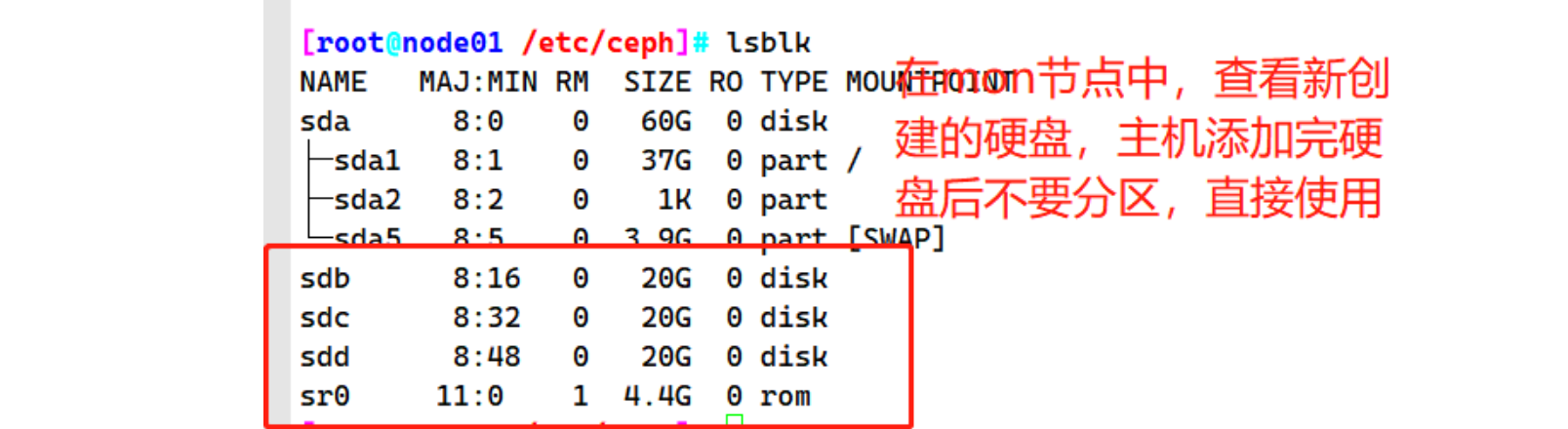

#主机添加完硬盘后不要分区，直接使用
lsblk

如果是用旧的硬盘，则需要先擦净（删除分区表）磁盘（可选，无数据的新硬盘可不做）

cd /etc/ceph
ceph-deploy disk zap node01 /dev/sdb
ceph-deploy disk zap node02 /dev/sdb
ceph-deploy disk zap node03 /dev/sdb

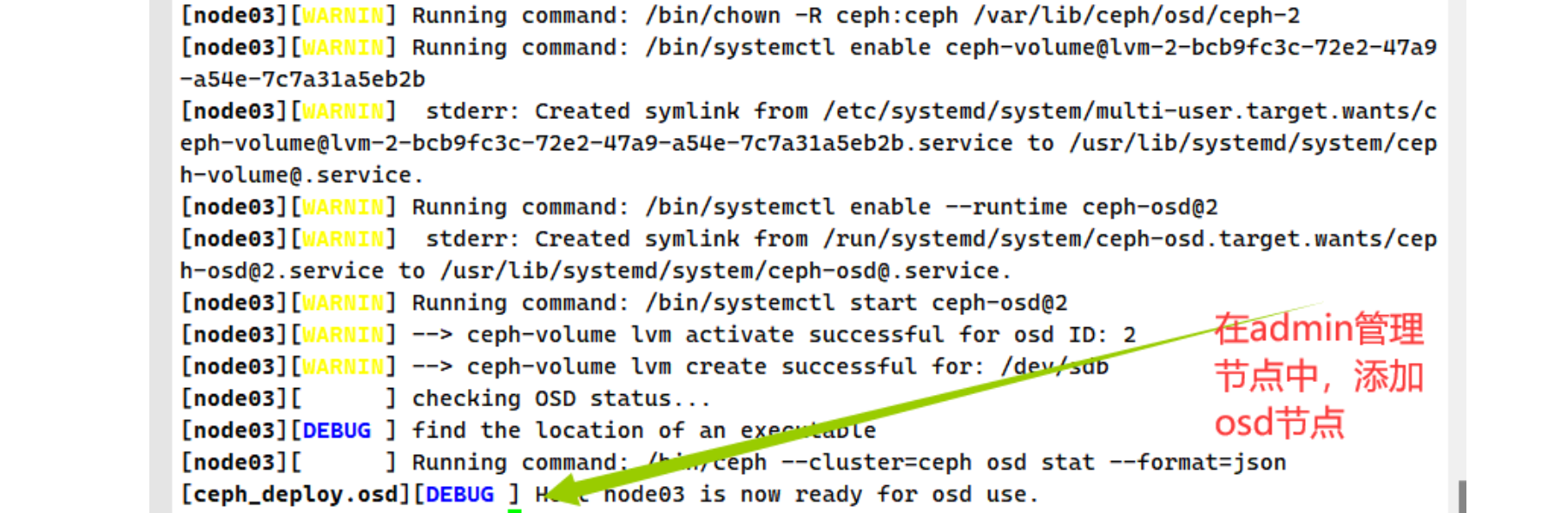

在admin节点中，添加osd节点

ceph-deploy --overwrite-conf osd create node01 --data /dev/sdb
ceph-deploy --overwrite-conf osd create node02 --data /dev/sdb
ceph-deploy --overwrite-conf osd create node03 --data /dev/sdb

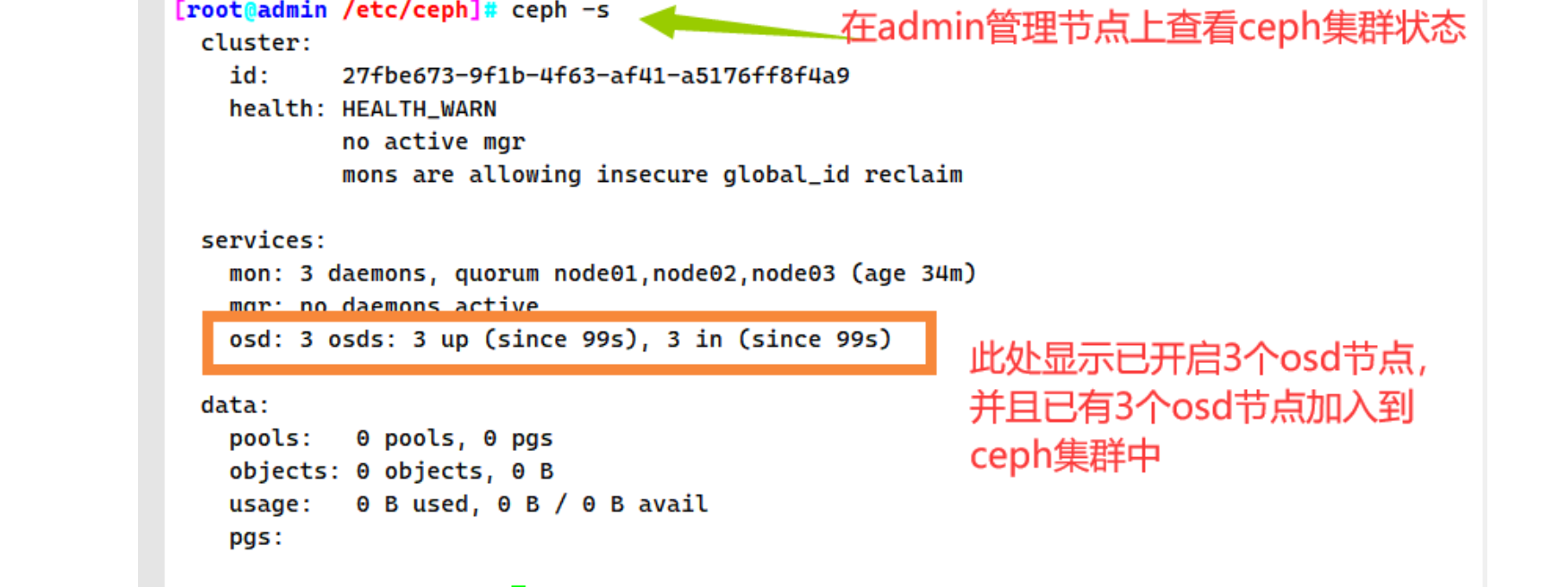

在admin节点中，查看ceph集群状态

ceph -s      （在admin节点）

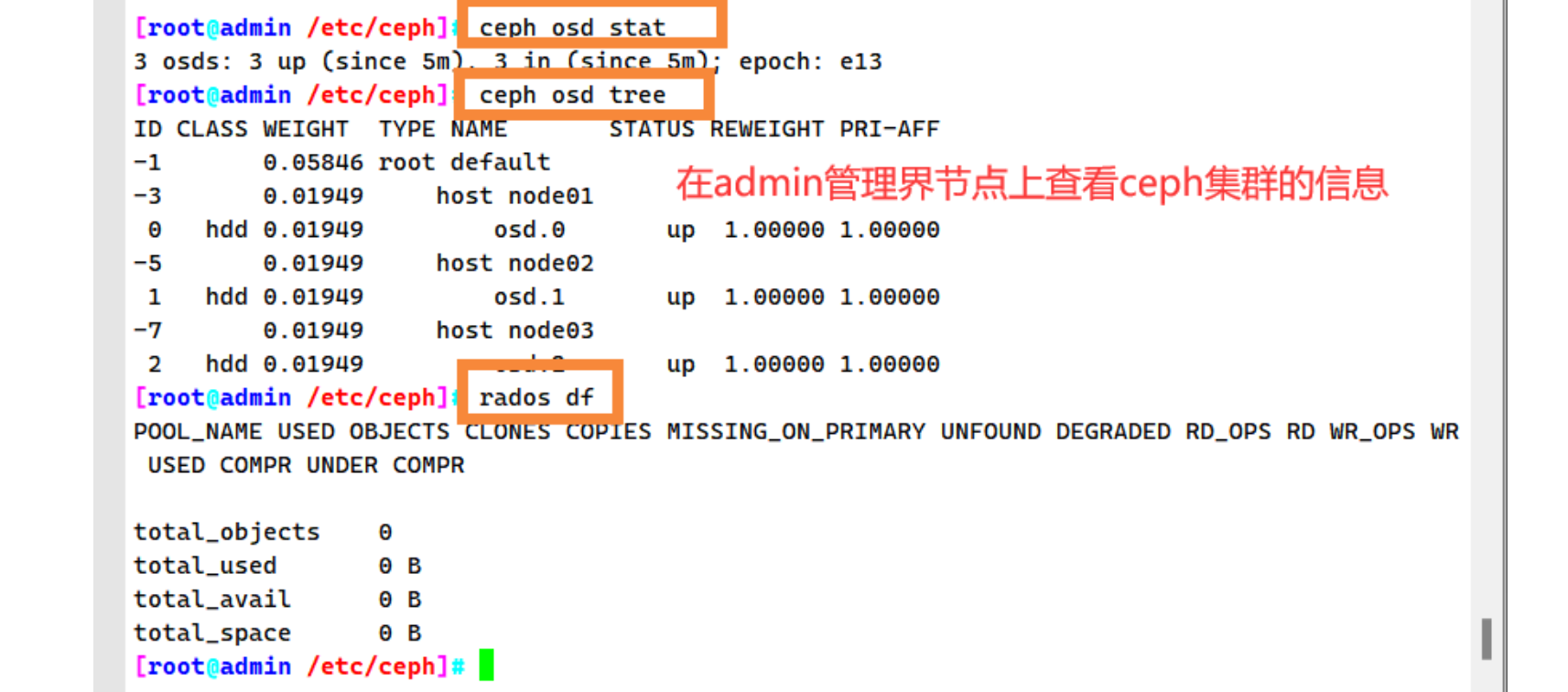

在admin节点上，查看ceph集群的详细信息

ceph osd stat
ceph osd tree
rados df

在admin节点上，扩容osd节点

cd /etc/ceph
ceph-deploy --overwrite-conf osd create node01 --data /dev/sdc
ceph-deploy --overwrite-conf osd create node02 --data /dev/sdc
ceph-deploy --overwrite-conf osd create node03 --data /dev/sdc
ceph-deploy --overwrite-conf osd create node01 --data /dev/sdd
ceph-deploy --overwrite-conf osd create node02 --data /dev/sdd
ceph-deploy --overwrite-conf osd create node03 --data /dev/sdd

添加OSD中会涉及到PG的迁移，由于此时集群并没有数据，因此health的状态很快就变成OK，如果在生产环境中添加节点则会涉及到大量的数据的迁移。

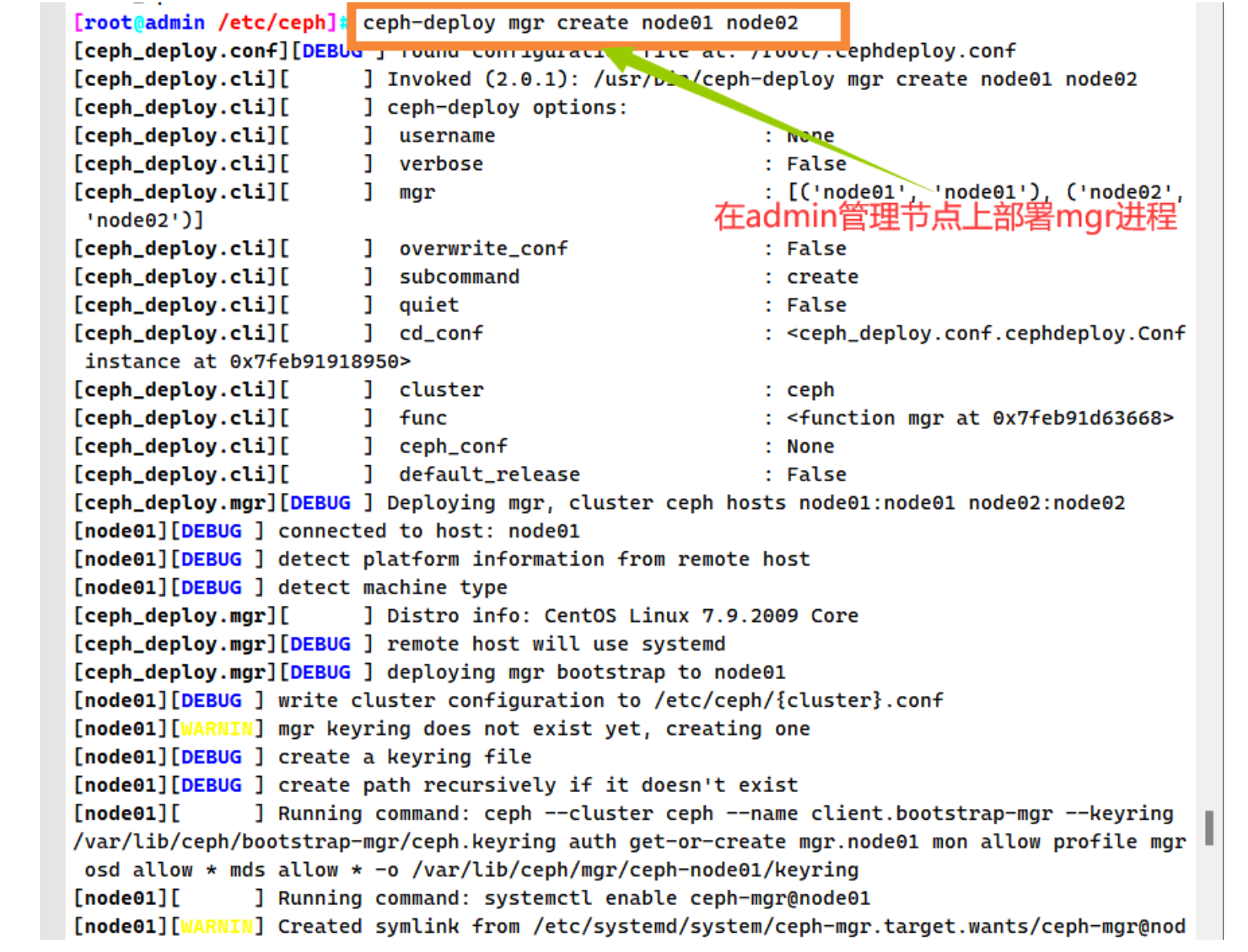

（8）部署mgr节点

ceph-mgr守护进程以Active/Standby模式运行，可确保在Active节点或其ceph-mgr守护进程故障时，其中的一个Standby实例可以在不中断服务的情况下接管其任务。根据官方的架构原则，mgr至少要有两个节点来进行工作。

cd /etc/ceph      （在admin节点）
ceph-deploy mgr create node01 node02

解决HEALTH_WARN问题：mons are allowing insecure global_id reclaim问题

禁用不安全模式：

ceph config set mon auth_allow_insecure_global_id_reclaim false

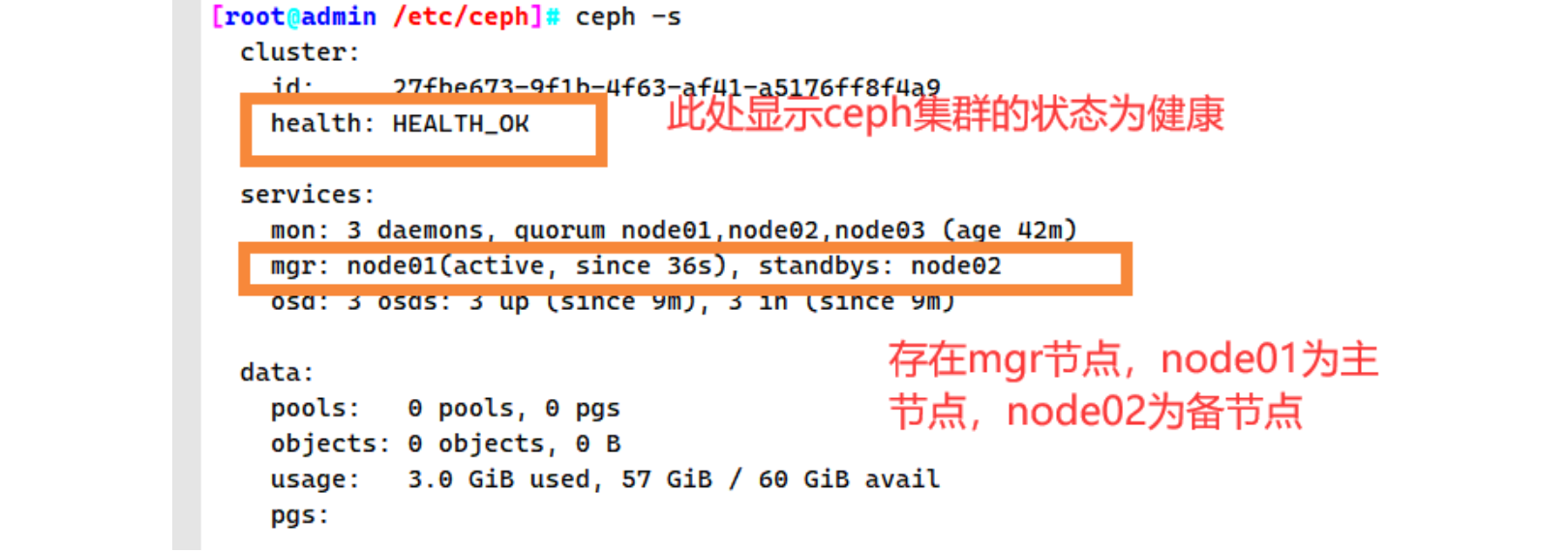

ceph -s

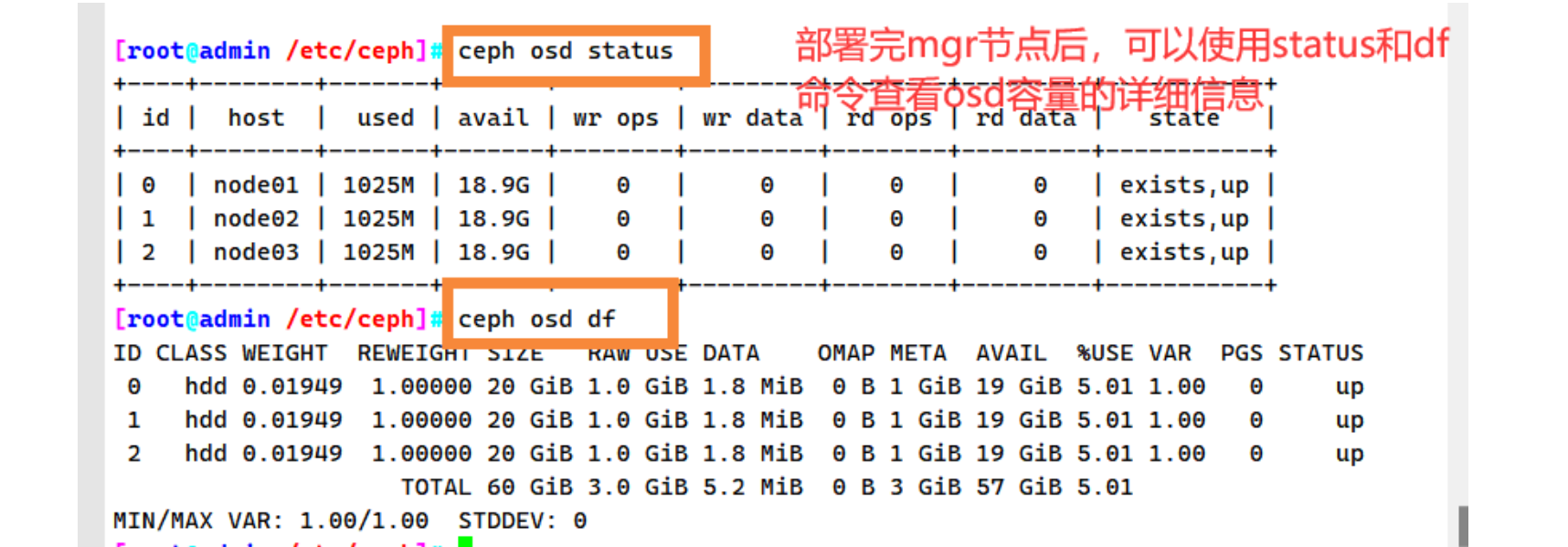

在admin节点上，查看osd状态

ceph osd status
ceph osd df

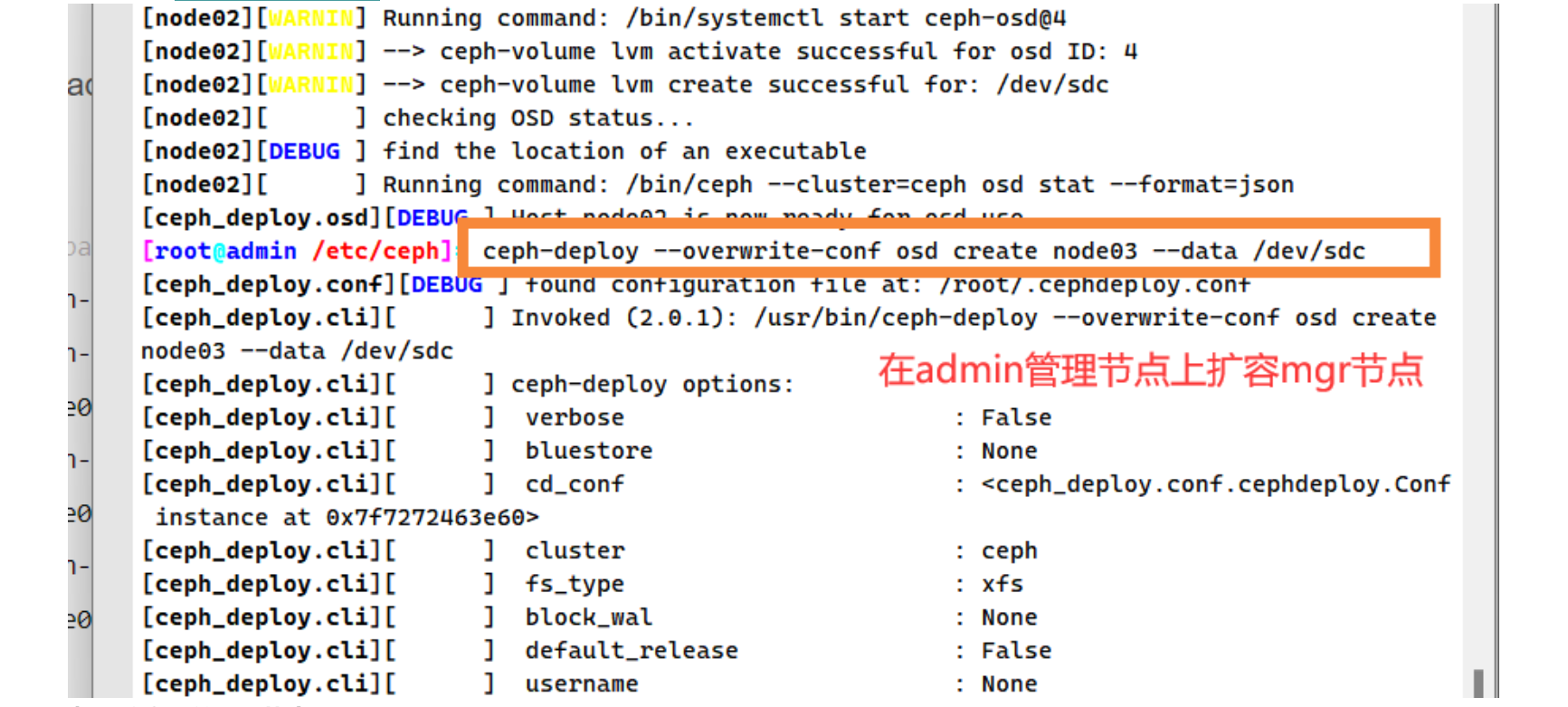

在admin节点上扩容mgr节点

ceph-deploy mgr create <节点名称>
ceph-deploy --overwrite-conf osd create node01 --data /dev/sdc
ceph-deploy --overwrite-conf osd create node02 --data /dev/sdc
ceph-deploy --overwrite-conf osd create node03 --data /dev/sdc

ceph-deploy --overwrite-conf osd create node01 --data /dev/sdd
ceph-deploy --overwrite-conf osd create node02 --data /dev/sdd
ceph-deploy --overwrite-conf osd create node03 --data /dev/sdd

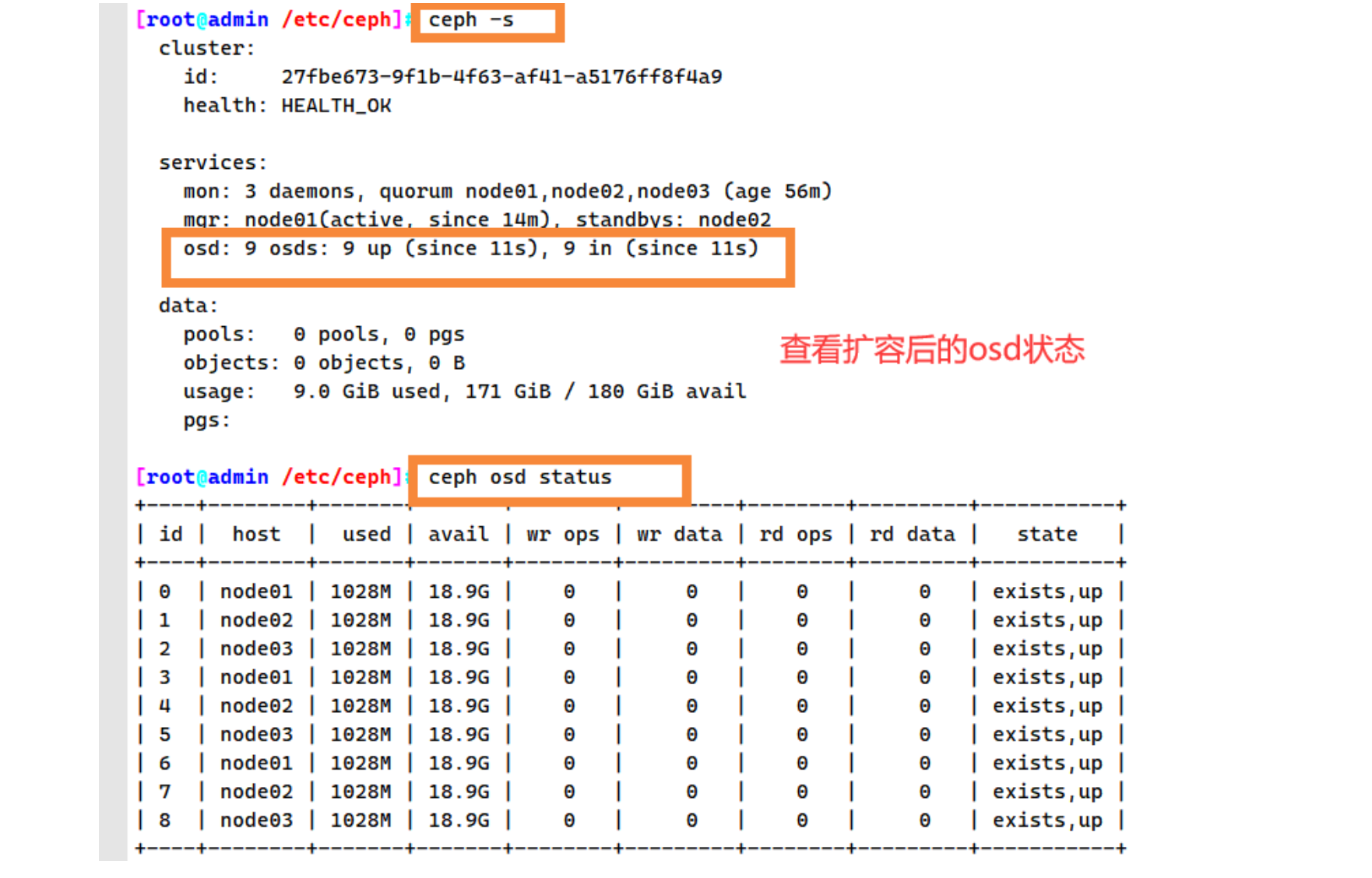

查看扩容后的osd状态

ceph -s
ceph osd status
ceph osd df

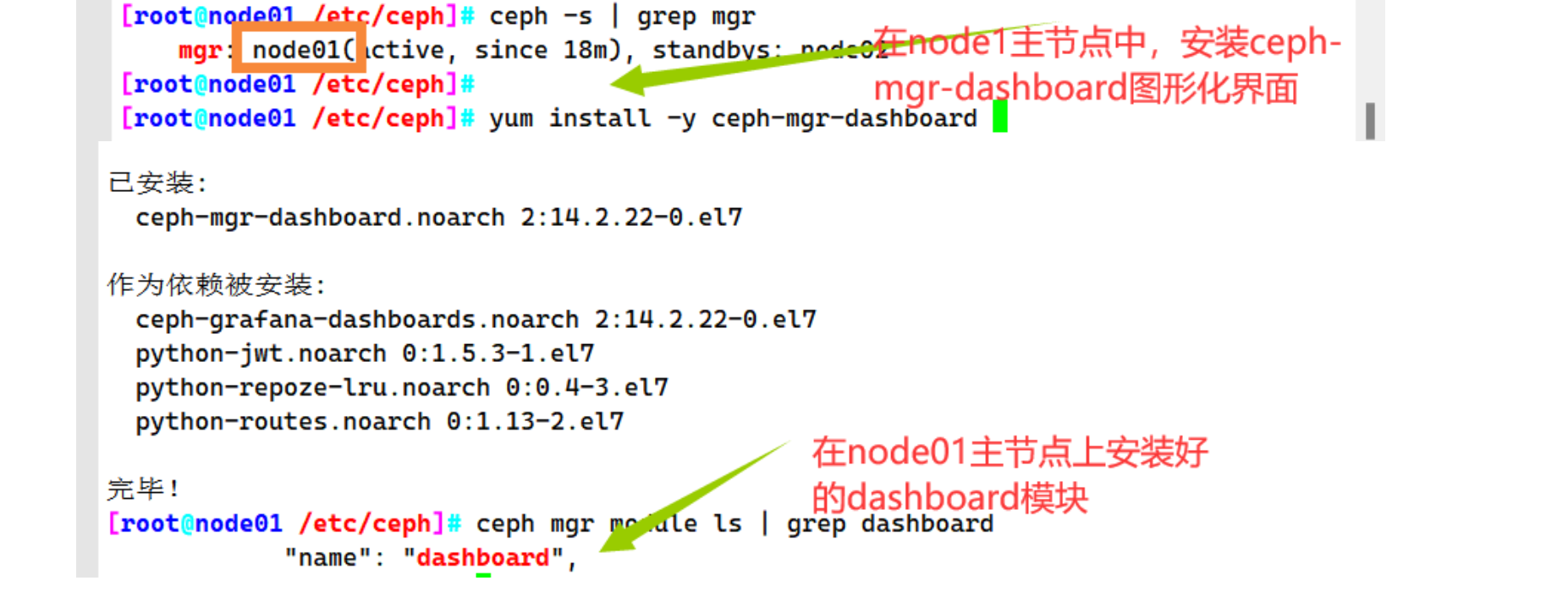

（9）开启监控模块

#在ceph-mgr Active节点执行命令开启
ceph -s | grep mgr

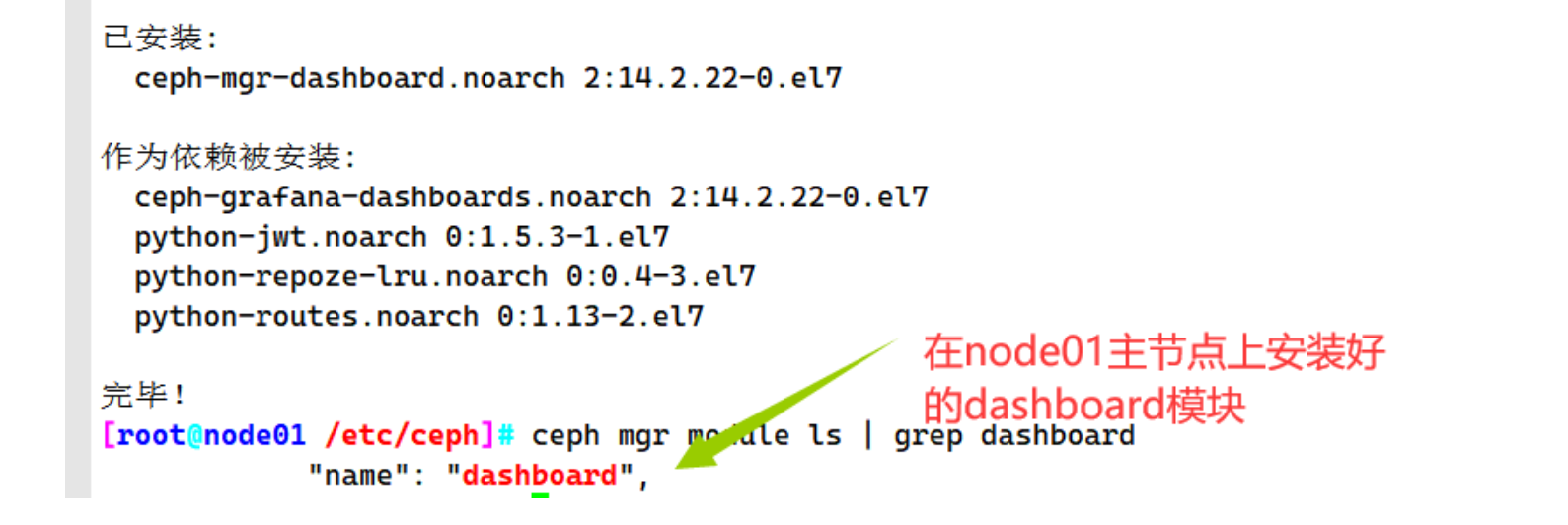

yum install -y ceph-mgr-dashboard   （节点安装）

cd /etc/ceph
ceph mgr module ls | grep dashboard

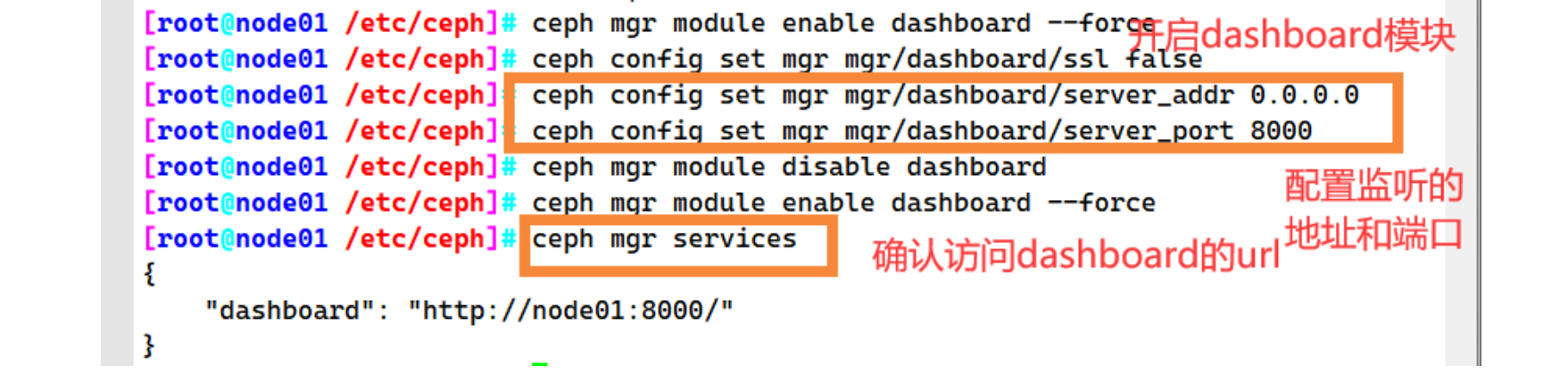

在node01节点上开启dashboard模块，禁用ssl连接，并配置dashboard监听的地址和端口

#开启 dashboard 模块
ceph mgr module enable dashboard --force

#禁用 dashboard 的 ssl 功能
ceph config set mgr mgr/dashboard/ssl false

#配置 dashboard 监听的地址和端口
ceph config set mgr mgr/dashboard/server_addr 0.0.0.0
ceph config set mgr mgr/dashboard/server_port 8000

#重启 dashboard
ceph mgr module disable dashboard
ceph mgr module enable dashboard --force

#确认访问 dashboard 的 url
ceph mgr services

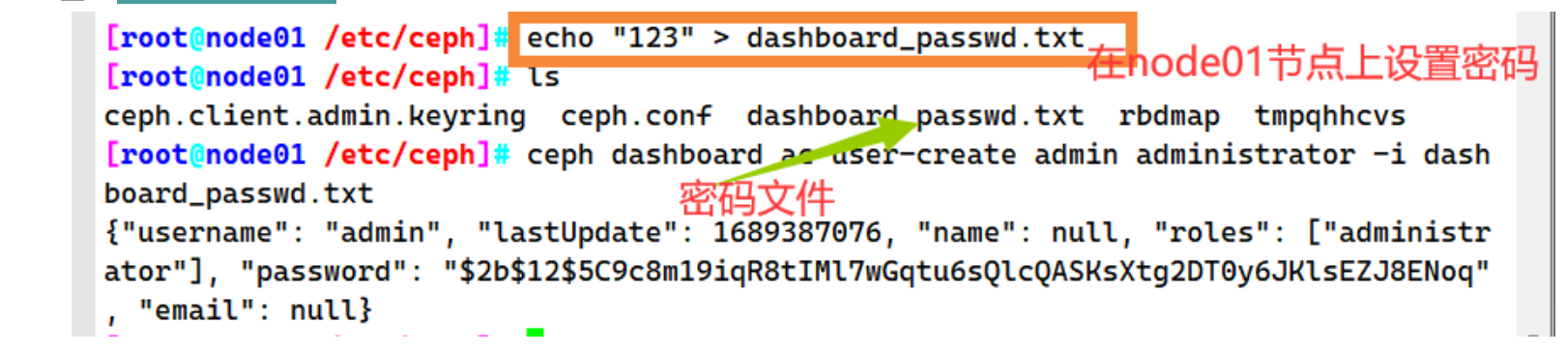

设置dashboard账户以及密码

echo "123" > dashboard_passwd.txt  （放在admin节点）
ceph dashboard set-login-credentials admin -i dashboard_passwd.txt
  或
ceph dashboard ac-user-create admin administrator -i dashboard_passwd.txt

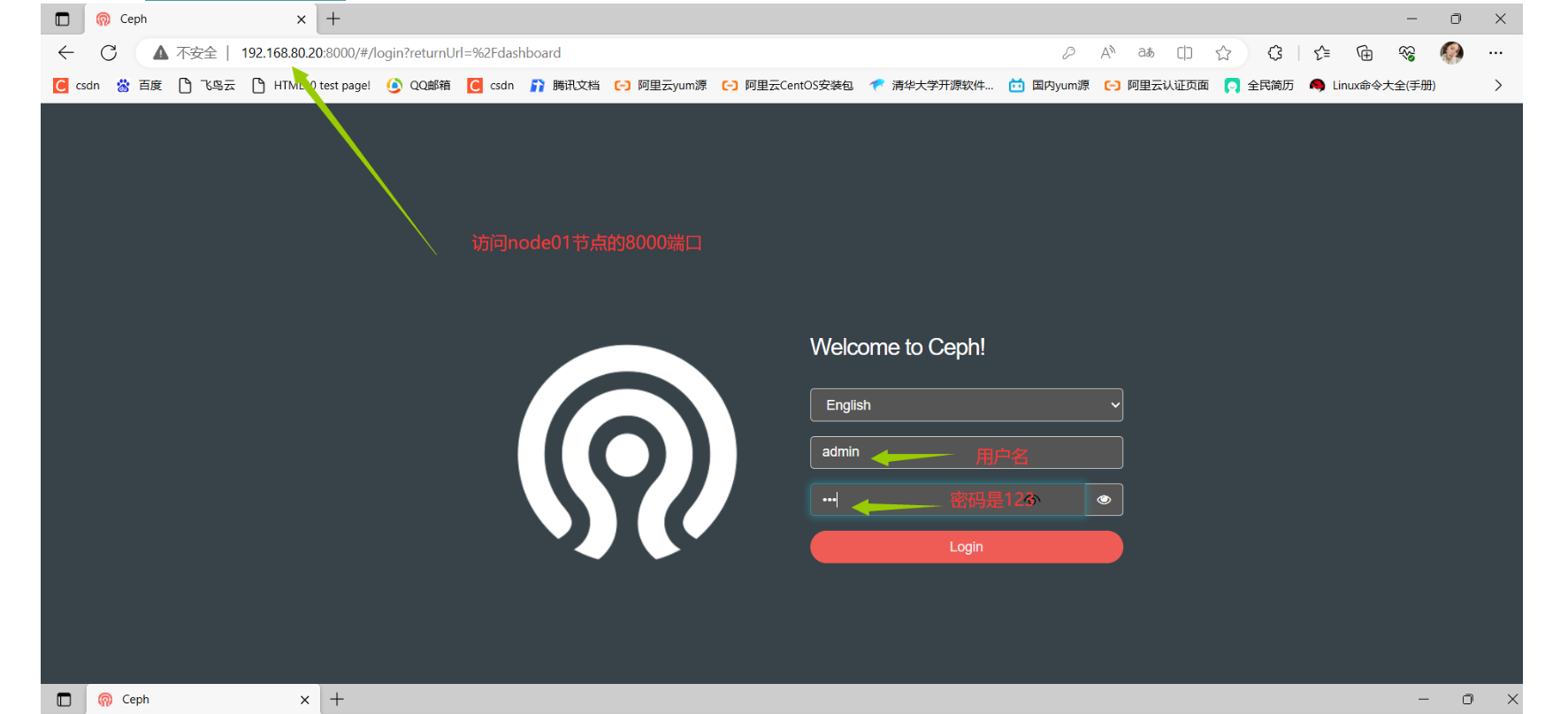

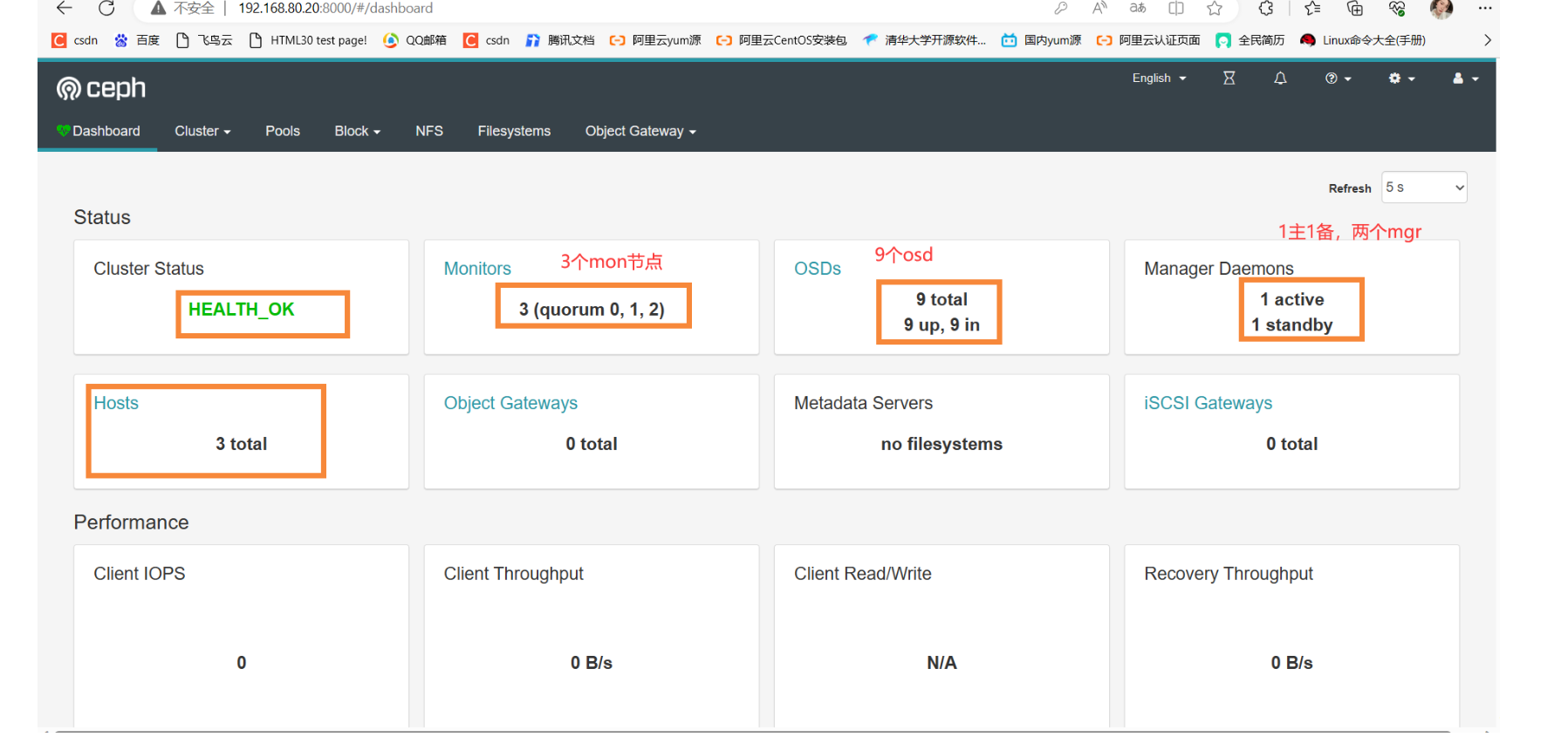

浏览器验证访问

http://192.168.80.20:8000 ，账号密码为 admin/123

3.4 创建一个存储池

要想使用ceph的存储功能，必须先创建存储池

ceph osd pool create mypool 64 64

列出当前集群所有存储池

 ceph osd pool ls
 rados lspools

上传一个文件

rados put issue /etc/issue --pool=mypool

获取一个文件

rados get issue my_issue -p mypool

#issue是对象的ID
#my_issue是outfile，即输出文件叫啥名字
#-p指定存储池

删除一个文件

rados rm issue -p mypool

列出指定存储池有哪些文件

rados ls --pool=mypool

查看指定文件在Ceph集群内是怎样做映射的

ceph osd map mypool issue

#mypool是存储池的名称
#issue是文件的名称

ceph map信息简要说明

osdmap e39 pool 'mypool' (1) object 'issue' -> pg 1.651f88da (1.1a) -> up ([3,6,5], p3) acting ([3,6,5], p3)

#pg 1.651f88da (1.1a),表示第1号存储池的1a号pg
#up  Ceph的存储池是三副本存储的，后面的三个数字是存储了此文件的三个osd的编号，p3表示3号osd是主osd

到此为止，安装已经完成，接下来我们来扩展Ceph集群扩展Ceph集群

3.5 添加mon节点

ceph-deploy mon add node02
ceph-deploy mon add node03

查看mon的quorum状态

ceph quorum_status --format json-pretty

3.6 删除一个存储池

 ceph osd pool rm mypool mypool --yes-i-really-really-mean-it

如果删除时候出现报错，比如下面报错：
Error EPERM: pool deletion is disabled; you must first set the mon_allow_pool_delete config option to true before you can destroy a pool

解决方案：

首先打开mon节点的配置文件，命令如下：
$ vim /etc/ceph/ceph.conf

然后在配置文件中添加以下内容：
[mon]
mon allow pool delete = true

重启ceph-mon服务，命令如下：
$ systemctl restart ceph-mon.target

 执行删除pool命令，命令如下：
$ ceph osd pool rm mypool mypool --yes-i-really-really-mean-it
pool 'mypool' removed


#要求存储池的名字要写两遍
#后面必须加--yes-i-really-really-mean-it

查看一个存储池的状态

[root@admin ceph]# ceph osd pool stats mypool
pool mypool id 2
  nothing is going on

osd的四个状态：

up：启动状态

down：停止状态

in：在RADOS集群里面

out：在RADOS集群外边

至此，部署已经完成。

4.Ceph的实战应用

4.1 创建 Ceph 块存储系统 RBD 接口

服务端操作

1、创建一个名为 rbd-demo 的专门用于 RBD 的存储池

ceph osd pool create rbd-demo 64 64

2、将存储池转换为 RBD 模式

ceph osd pool application enable rbd-demo rbd

3、初始化存储池

rbd pool init -p rbd-demo			# -p 等同于 --pool

4、创建镜像

rbd create -p rbd-demo --image rbd-demo1.img --size 1G

可简写为：
rbd create rbd-demo/rbd-demo2.img --size 1G

5、镜像管理 查看存储池下存在哪些镜像

[root@admin ceph]#rbd ls -l -p rbd-demo


#查看镜像的详细信息
[root@admin ceph]#rbd info -p rbd-demo --image rbd-demo1.img
rbd image 'rbd-demo1.img':
	size 1 GiB in 256 objects
	order 22 (4 MiB objects)
	snapshot_count: 0
	id: 37447959d374
	block_name_prefix: rbd_data.37447959d374
	format: 2
	features: layering, exclusive-lock, object-map, fast-diff, deep-flatten
	op_features:
	flags:
	create_timestamp: Sat Dec 16 21:59:19 2023
	access_timestamp: Sat Dec 16 21:59:19 2023
	modify_timestamp: Sat Dec 16 21:59:19 2023

修改镜像大小

rbd resize -p rbd-demo --image rbd-demo1.img --size 2G

#使用 resize 调整镜像大小，一般建议只增不减，如果是减少的话需要加选项 --allow-shrink

rbd resize -p rbd-demo --image rbd-demo1.img --size 1G --allow-shrink

删除镜像

#直接删除镜像
rbd rm -p rbd-demo --image rbd-demo1.img
rbd remove rbd-demo/rbd-demo1.img

#推荐使用 trash 命令，这个命令删除是将镜像移动至回收站，如果想找回还可以恢复
rbd trash move rbd-demo/rbd-demo1.img

#查看存储池下存在哪些镜像
rbd ls -l -p rbd-demo

#查看回收站内容
rbd trash list -p rbd-demo
5fc98fe1f304 rbd-demo1.img

#还原镜像
rbd trash restore rbd-demo/5fc98fe1f304

#再次查看存储池下存在哪些镜像
rbd ls -l -p rbd-demo

6、Linux客户端使用

客户端使用 RBD 有两种方式：

●通过内核模块KRBD将镜像映射为系统本地块设备，通常设置文件一般为：/dev/rbd*
●另一种是通过librbd接口，通常KVM虚拟机使用这种接口。

本例主要是使用Linux客户端挂载RBD镜像为本地磁盘使用。开始之前需要在所需要客户端节点上面安装ceph-common软件包，因为客户端需要调用rbd命令将RBD镜像映射到本地当作一块普通硬盘使用。并还需要把ceph.conf配置文件和授权keyring文件复制到对应的节点。

在管理节点创建并授权一个用户可访问指定的 RBD 存储池

#示例，指定用户标识为client.osd-mount，对另对OSD有所有的权限，对Mon有只读的权限
ceph auth get-or-create client.osd-mount osd "allow * pool=rbd-demo" mon "allow r" > /etc/ceph/ceph.client.osd-mount.keyring


#修改RBD镜像特性，CentOS7默认情况下只支持layering和striping特性，需要将其它的特性关闭
rbd feature disable rbd-demo/rbd-demo1.img object-map,fast-diff,deep-flatten

#将用户的keyring文件和ceph.conf文件发送到客户端的/etc/ceph目录下**
cd /etc/ceph
scp ceph.client.osd-mount.keyring ceph.conf root@client:/etc/ceph

linux客户端操作

#安装 ceph-common 软件包
[root@client ceph]#yum install -y ceph-common

#执行客户端映射
[root@client ceph]#cd /etc/ceph
[root@client ceph]#rbd map rbd-demo/rbd-demo1.img --keyring /etc/ceph/ceph.client.osd-mount.keyring --user osd-mount

#查看映射
[root@client ceph]#rbd showmapped
[root@client ceph]#rbd device list

#断开映射
[root@client ceph]#rbd unmap rbd-demo/rbd-demo1.img

#格式化并挂载
[root@client ceph]#mkfs.xfs /dev/rbd0
[root@client ceph]#mkdir /data/rbd01 -p
[root@client ceph]# mount /dev/rbd0 /data/rbd01
[root@client ceph]# df -h
Filesystem               Size  Used Avail Use% Mounted on
devtmpfs                 898M     0  898M   0% /dev
tmpfs                    910M     0  910M   0% /dev/shm
tmpfs                    910M  9.6M  901M   2% /run
tmpfs                    910M     0  910M   0% /sys/fs/cgroup
/dev/mapper/centos-root   50G  2.4G   48G   5% /
/dev/mapper/centos-home   47G   33M   47G   1% /home
/dev/sda1               1014M  151M  864M  15% /boot
tmpfs                    182M     0  182M   0% /run/user/0
/dev/rbd0               1014M   33M  982M   4% /data/rbd01


#在线扩容
在管理节点调整镜像的大小
[root@admin ceph]# rbd resize rbd-demo/rbd-demo1.img --size 5G

在客户端刷新设备文件
[root@client ceph]#xfs_growfs /dev/rbd0		    #刷新xfs文件系统容量
[root@client ceph]#resize2fs /dev/rbd0			#刷新ext4类型文件系统容量

#查看扩容后的容量
[root@client ceph]# df -h
Filesystem               Size  Used Avail Use% Mounted on
devtmpfs                 898M     0  898M   0% /dev
tmpfs                    910M     0  910M   0% /dev/shm
tmpfs                    910M  9.6M  901M   2% /run
tmpfs                    910M     0  910M   0% /sys/fs/cgroup
/dev/mapper/centos-root   50G  2.4G   48G   5% /
/dev/mapper/centos-home   47G   33M   47G   1% /home
/dev/sda1               1014M  151M  864M  15% /boot
tmpfs                    182M     0  182M   0% /run/user/0
/dev/rbd0                5.0G   34M  5.0G   1% /data/rbd01

5. 知识点总结

5.1 数据存储类型

块存储：一对一，只能被一个主机挂载使用，数据以块为单位进行存储，典型代表：硬盘

文件存储：一对多，能被多个主机同时挂载/传输使用，数据以文件的形式存储的（元数据和实际数据是分开存储），并且有目录的层级关系，典型代表：NFS

对象存储：一对多，能被多个主机/应用通过API接口访问使用，数据以文件的形式存储，一个文件即一个对象，元数据和实际数据是存储在一起的。
          文件是扁平化方式存储的，没有目录的层级关系，典型代表：OSS  S3

5.2 Cpeh的概念、架构

Ceph是分布式存储系统，具有高性能、高扩展性、高可用性等特点，还集块/文件/对象存储功能于一身

Ceph架构  （从下往上看）
客户端（主机/虚拟机/容器/应用程序）：使用存储的读写数据的终端

LibRADOS对象访问接口：提供存储接口给客户端使用的，Ceph默认提供三个接口：RBD块存储接口、CephFS文件存储接口、RGW对象存储接口。还支持用户使用JAVA/Python/C等编程语言二次开发自定义的接口

RADOS基础存储系统（统一存储池）：提供存储能力的。Ceph中一切都是以对象形式存储，RADOS就是负责存储这些对象的，并保证数据的一致性和可靠性。

5.3 Ceph组件

OSD           负责存储数据，一般一个磁盘对应一个OSD，响应客户端的读写请求
Monitor(mon)  Ceph监视器，负责保存OSD的元数据，维护Ceph集群状态的各种图表视图（监控全局状态），管理客户端的认证与授权
Manager(mgr)  负责跟踪集群状态和监控指标，暴露接口给监控软件获取监控指标数据
MDS           负责保存CpehFS文件系统的元数据，仅在使用CephFS接口功能的时候使用

PG     可理解成保存OSD位置的索引，一个PG可以包含多个数据对象，一个数据对象只能属于一个PG
Pool   数据池，可理解成一个命名空间，一个Pool里包含多个PG。不同Pool的PG可以重名

5.4 Ceph的存储过程

（1）文件默认会被按照4M大小进行分片成一个或多个数据对象(object)
（2）每个object都有一个oid（由文件ID(ino)和分片编号(ono)组成），通过对oid使用hash算法得到一个16进制的数值，再除以Pool里的PG总数取余，得到object的pgid(Pood_ID+pgid)
（3）通过对pgid使用CRUSH算法得到PG对应OSD的ID（如有多副本，则是主从OSD的ID）
（4）将object的数据存储到对应的OSD上

5.5 一个pool资源池内应该包含多少pg数？

osd总数 < 5个，pg 推荐为 128
          5~10个，pg 推荐为 512
          10~50个，pg 推荐为 4096
        > 50个，pg 推荐为(Target PGs per OSD ) x ( OSD# ) x （ %Data ) / ( size )
                                   100 * 60 *50%/ 3  = 1000 ->   取最接近2的次方值1024

5.6 部署admin节点主要操作步骤

1.常用软件和依赖包
2.配置ssh免密登录所有节点
3.配置时间同步
4.配置Ceph yum源（重启虚拟机）
5.安装ceph-deploy部署工具
6.安装Ceph软件包
7.ceph-deploy new生成初始配置，指定ceph-deploy的监控节点mon
8.初始化mon节点，并向所有node节点强制同步配置文件/etc/ceph/ceph.conf
9.收集所有node节点密钥文件
10.添加并扩容osd节点
11.查看集群状态
   ceph osd stat
   ceph osd tree
   rados df
   ceph osd status
   ceph osd df
12.部署并扩容mgr节点：ceph-deploy mgr create <节点名称>

5.7 部署node节点主要操作步骤

1.常用软件和依赖包
2.配置时间同步
3.配置Ceph yum源（重启虚拟机）
4.添加一张网卡和三张硬盘
5.安装Ceph软件包
6.node01节点开启监控模块，安装ceph-mgr-dashboard
7.开启dashboard模块，禁用dashboard的ssl功能，设置dashboard的监听地址和端口号8000
8.设置dashboard账户以及密码
9.创建存储池
10.添加mon节点
11.删除存储池
